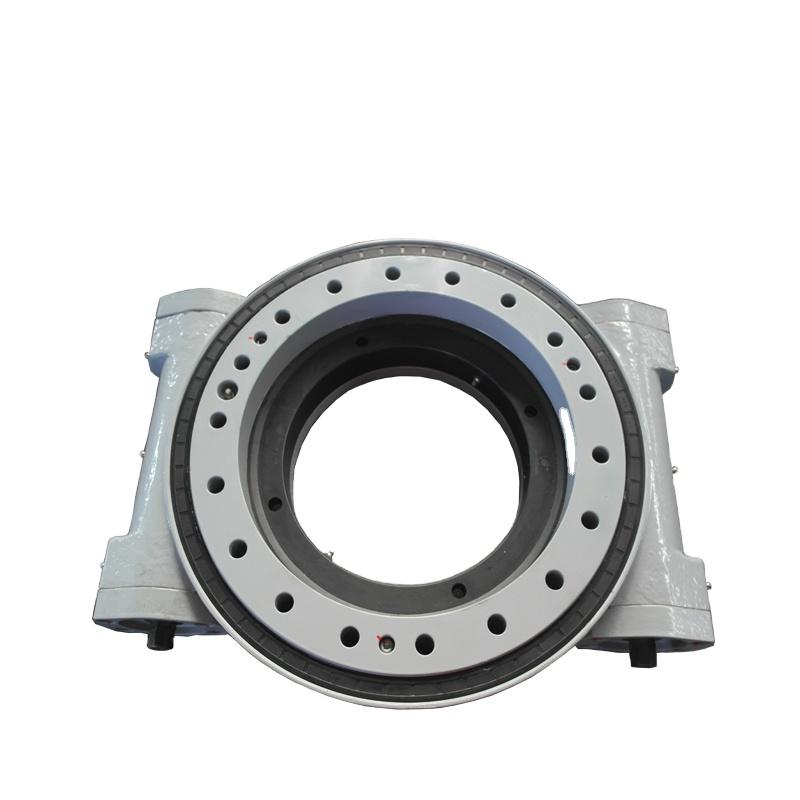

Двухчервячный поворотный привод

Двухчервячный поворотный привод

Поворотные приводы в основном применяются в портовой технике, горнодобывающей технике, сварочном оборудовании, строительных машинах, модульных транспортных средствах, одноосных и двухосевых системах слежения за солнцем, а также в малых ветроэнергетических системах и т. д. требования к отслеживанию в областях отслеживания PV, CPV и солнечной тепловой энергии.

Двойной червь поворотный привод достигается цель линейного контакта между телами качения и дорожкой качения за счет установки двухрядной дорожки качения и двухрядного цилиндрического ролика.И дорожка качения имеет определенный угол наклона, тем самым увеличивая грузоподъемность, так что подшипник может выдерживать осевые и радиальные нагрузки, а также большие опрокидывающие моменты.Поскольку внешние зубья расположены посередине высоты внешнего круга внутреннего кольца, червячная передача может быть установлена ​​на внешнем круге внутреннего кольца, что сравнимо с существующей двухрядной четверкой с внешними зубьями.По сравнению с шарикоподшипником с точечным контактом, он может значительно улучшить грузоподъемность, а также увеличить жесткость и несущую способность опрокидывающего момента при тех же условиях пространства.Он имеет характеристики простой структуры, экономии места, простоты использования и снижения затрат.

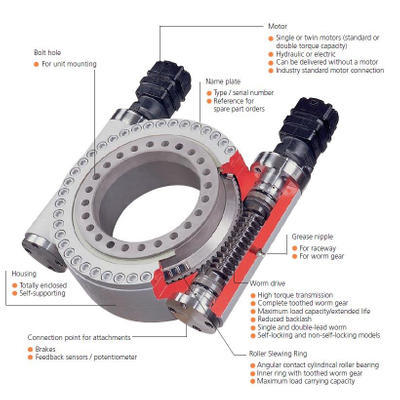

Внутреннее кольцо закреплено над посадочным кольцом основания, а первая оболочка вала и вторая оболочка вала симметрично расположены на внешней стороне посадочного кольца основания.Осевые линии перпендикулярны друг другу в пространстве;первый червяк установлен в корпусе первого вала;второй червяк установлен в корпусе второго вала.Первый червяк и второй червяк находятся в зацеплении с внешним зубчатым венцом.В этом устройстве два червяка используются для привода внешнего зубчатого венца поворотного круга.Поступательные силы двух червяков компенсируют друг друга.В то же время зазор между червяком и наружным зубчатым венцом может быть «устранен» для достижения точного позиционирования вращения. угол внешнего зубчатого венца. двухшнековый поворотный привод имеет простую структуру и разумный дизайн и может широко использоваться в машиностроении, строительной технике, солнечной фотоэлектрической и других отраслях промышленности.

Наша компания запустила эти модели двойной червячный поворот водить машину(https://www.slew-bearing.com/Dual-Worm-Slewing-Drive-For-Solar-Tracker-pd41486784.html): SE17-2, SE21-2, WEA17-2, WEA21-2 и другие модели все еще находятся в разработке.
