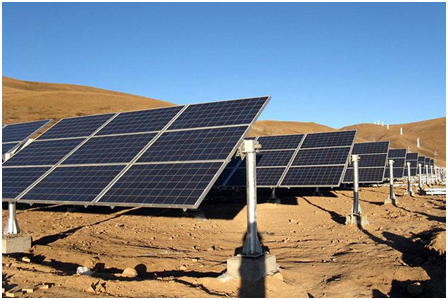

Поворотный привод червячной передачи серии SE для солнечной системы слежения

Поворотные диски широко используются механические устройства, которые сегодня используются в таких областях, как строительные краны, системы слежения за солнцем и промышленное оборудование. Однако базовая технология, заложенная в эти приводные механизмы, очень древняя, начиная с Древней Греции, и использовалась Леонардо да Винчи во многих его изобретениях эпохи Возрождения. Современные поворотные приводы представляют собой современное развитие древней и высокоэффективной базовой машины, червячного привода или бесконечного винта.

Качественный современный поворотный привод включает в себя надежную крепежную конструкцию, поворотный подшипник, вращательное движение и регуляторы мощности для обеспечения идеального движения. При работе привод преобразует осевое движение (усилие, приложенное к оси) в радиальный / вращающий момент, позволяя вращение больших нагрузок с большей точностью, а также позволяя усиливать крутящий момент.

Поворотный привод делает это путем зацепления канавок горизонтального винта (червяка) с зубьями зубчатого колеса, расположенными перпендикулярно винту. Шестерня вращается при вращении винта, и сила осевого перемещения винта затем передается на радиальную шестерню в виде увеличенного выходного крутящего момента.

Хотя основная идея поворотного привода не нова, в современных воплощениях этого устройства есть много относительно недавних инноваций. Например, запатентованная Kinematics конструкция винта для песочных часов увеличивает количество зубьев шестерни, которые могут одновременно зацепляться с пазами червяка, значительно улучшая передачу усилия по сравнению со стандартными конструкциями червяка, значительно более эффективно зацепляясь с радиальной передачей. Это, в свою очередь, значительно увеличивает живучесть привода, точность позиционирования и плавность вращения.

Заключенная в прочный и испытанный корпус для защиты механизма от воды, пыли, грязи и других твердых частиц, получившаяся в результате поворотная коробка передач Kinematics обеспечивает мощное средство создания точного вращательного усилия во многих самых требовательных применениях в мире.

Ванда Поворотный Подшипник Лтд является профессиональным производителем и экспортером поворотного подшипника / поворотного кольца / поворотного круга и поворотных приводов / поворотного привода, которые в основном применяются в портовой технике, горнодобывающей технике, сварочном оборудовании, строительных машинах, модульных транспортных средствах, одно- или двухосных системах солнечного слежения, и малые ветроэнергетические системы и т. д.

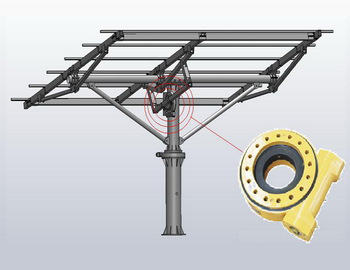

Принимая поворотный подшипник в качестве основного компонента, поворотный привод может одновременно выдерживать осевое усилие, радиальное усилие и опрокидывающий момент. Поворотный привод широко применяется в модульных прицепах, всех типах кранов, на воздушных рабочих платформах, в системах солнечного слежения и ветроэнергетических системах.

Электрические и планетарные редукторы могут быть сконструированы в соответствии с требованиями заказчика. Преимущество поворотного привода заключается в экономии места в помещениях, максимальной грузоподъемности при компактной конструкции, увеличенном сроке службы, снижении затрат на техническое обслуживание.

Приложения

Закрытые поворотные приводы SE способствуют передвижению в различных отраслях промышленности и идеально подходят для ситуаций, требующих удержания нагрузки и крутящего момента от одной и той же коробки передач. Типичные области применения включают в себя солнечные трекеры, ветряные турбины, спутниковые и радиолокационные тарелки, автокраны, подъемники для людей, вспомогательное оборудование, навесное оборудование для гидравлического оборудования, оборудование для нефтяных инструментов, погрузчики для шин, экскаваторы и автомобильные подъемники.

Характеристики

Размеры нашей базовой модели обеспечивают рабочие характеристики от 6 кНм до 220 кНм удерживающего момента, от 200 до 63 кНм выходного крутящего момента, от 500 до 271 кНм нагрузки при опрокидывающем моменте и передаточных отношений редуктора от 30: 1 до 156 600: 1. Монтаж может быть сделан горизонтально, вертикально или поперек комбинации нескольких осей. Получите подробные спецификации.
