однорядный шариковый поворотный подшипник

Число Просмотр:0     Автор:Иньин Чжоу     Опубликовать Время: 2018-08-10      Происхождение:Работает

Просмотрите следующий раздел информации о приложении, прежде чем продолжитьповоротный подшипник выбор. Раздел информации о приложении - это руководство по выбору подшипника, используемого в обычном приложении, как определено в.Определить максимальный подшипник грузы. Эти нагрузки должны включать все динамические и статические нагрузки на подшипник. Нагрузки, в свою очередь, должны быть перенесены на нагрузки, действующие в центре подшипника. Все приложенные силы к подшипнику и редуктору. Не только номинальные и рабочие нагрузки, но также и те, которые могут возникать, когда оборудование находится в состоянии покоя, например, из-за ветра для более крупных конструкций. Нагрузки, возникающие во время перегрузки или испытаний. Нагрузки, налагаемые во время сборки или разборки.

Вес всех элементов конструкции, которые поддерживаются подшипником. Все возможные комбинации максимальных нагрузок. Кран, например, обычно имеет ряд условий нагрузки в зависимости от рабочих радиусов, как во время использования, так и во время испытаний на перегрузку.

Если требуется встроенная передача, определите требуемую мощность передачи. Как и в случае с нагрузками на подшипники, необходимо учитывать все условия, которые могут привести к потенциальным нагрузкам на зубчатые передачи; некоторые примеры включают в себя тесты во время работы, статические, наклона и тесты на перегрузку. Необходимо также учитывать рабочий цикл при каждом из этих условий для помощи в определении сопротивления вращения подшипника.

Одним словом, требуемый размер поворотного кольца зависит от требований, предъявляемых к его:

Статическая и динамическая грузоподъемность, срок службы, эксплуатационная надежность

Статическая эталонная нагрузка Fa 'и M' рассчитывается:

Однорядный шариковый поворотный подшипник (поворотный подшипник) Выбор метода расчета:

Однорядный четырехточечный контактный шариковый поворотный подшипник расчета выбора соответственно под углом 45 ° и 60 ° в двух случаях.

   I, а = 45 ° II, а = 60 °

    Fa '= (1.225 * Fa +2.676 * Fr) * fs Fa' = (Fa +5.046 * Fr) * fs

     M '= 1,225 * M * fs M' = M * fs

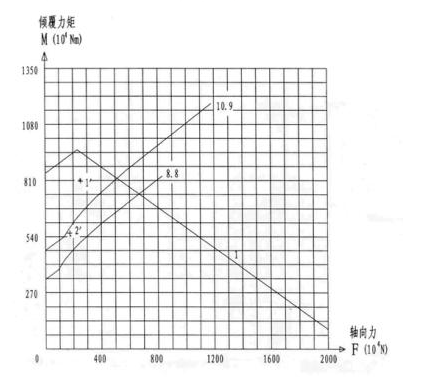

Затем найдите две вышеуказанные кривые, одна из которых может быть следующей на кривой.

однорядный шариковый поворотный подшипник

   l линия статическая несущая способность

   8,8, 10,9 для кривой нагрузки болта

   1'-статическая точка нагрузки

   2'-болтовая точка нагрузки

   Точка, а затем статическая дорожка качения подшипника ниже кривой 1, чтобы соответствовать требованиям

   2 'в 10,9 точках ниже кривой нагрузки болта, поэтому выберите болты 0,9, соответствующие требованиям.
