| Количество: | |
|---|---|

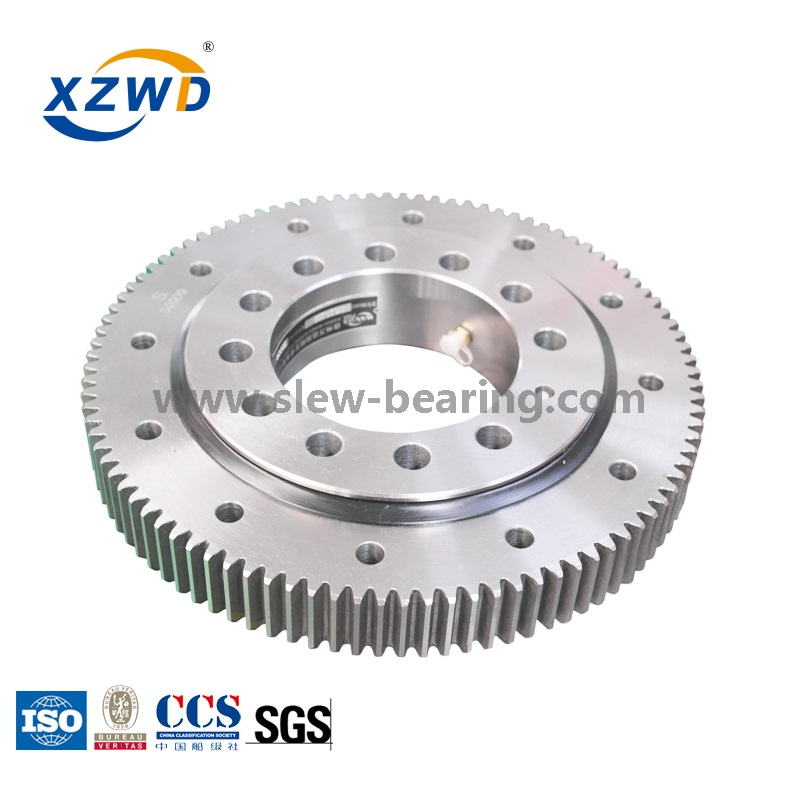

ВД-062.20.0644
XZWD
8482800000
большой ассортимент кранов на пьедестале, которые можно использовать для различных задач, включая разгрузку судов снабжения, транспортировку труб, а также палубные и подводные подъемы: краны на пьедестале (морские) и краны с поворотной стрелой.
Стрела крана на пьедестале подвешена к подъемнику стрелы, который проходит от верхней части крановой рубки к оголовку стрелы, и шарнирно закреплен на передней части крановой рубки.С помощью подъемника стрелы контролируется рабочий радиус нижних блоков.Стрела крана Knuckle Boom Crane подвешена к гидравлическим цилиндрам и шарнирным петлям в передней части крановой рубки.
Кран серии Marine оснащен специальным основанием для легкой и стационарной установки на судне любого типа, центральным управлением и распределителем, не связанными с конструкцией.Есть процедура, которая включена в двухкомпонентную эпоксидную грунтовку толщиной 40,50 микрон.Он также имеет два слоя эмали и покрыт двухкомпонентным полиуретановым слоем толщиной 60/80 микрон.Блок имеет основание и вторичные домкраты, которые имеют закаленное химическое никелирование 50 микрон и хромирование 100 c.На его удлинительных штоках домкрата и цилиндрах поворота имеется двойное хромирование.
| Модель | Размеры (мм) | Монтажный размер (мм) | |||||||
| D | де | H | Д1 | Д2 | n | Φ | M | t | |
| ВД-062.20.0414 | 486 | 326.5 | 56 | 460 | 375 | 24 | 13.5 | 12 | 20 |
| ВД-062.20.0544 | 616 | 445.2 | 56 | 590 | 505 | 32 | 13.5 | 12 | 20 |
| ВД-062.20.0644 | 716 | 547.2 | 56 | 690 | 605 | 36 | 13.5 | 12 | 20 |
| ВД-062.20.0744 | 816 | 649.2 | 56 | 790 | 705 | 40 | 13.5 | 12 | 20 |
| ВД-062.20.0844 | 916 | 737.6 | 56 | 890 | 805 | 40 | 13.5 | 12 | 20 |
| ВД-062.20.0944 | 1016 | 841.6 | 56 | 990 | 905 | 44 | 13.5 | 12 | 20 |
| ВД-062.20.1094 | 1166 | 985.6 | 56 | 1140 | 1055 | 48 | 13.5 | 12 | 20 |
Примечание:
1. N1 – количество смазочных отверстий.Масляный стакан M8×1JB/T7940.1~JB/T7940.
2. Расположение масляного ниппеля может быть изменено в соответствии с приложением пользователя.
3. 'Км' - дополнительное сокращение;м: модуль;z: количество зубов
4. Для получения информации о грузоподъемности загрузите наш каталог опорно-поворотных устройств.
Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами.
большой ассортимент кранов на пьедестале, которые можно использовать для различных задач, включая разгрузку судов снабжения, транспортировку труб, а также палубные и подводные подъемы: краны на пьедестале (морские) и краны с поворотной стрелой.
Стрела крана на пьедестале подвешена к подъемнику стрелы, который проходит от верхней части крановой рубки к оголовку стрелы, и шарнирно закреплен на передней части крановой рубки.С помощью подъемника стрелы контролируется рабочий радиус нижних блоков.Стрела крана Knuckle Boom Crane подвешена к гидравлическим цилиндрам и шарнирным петлям в передней части крановой рубки.
Кран серии Marine оснащен специальным основанием для легкой и стационарной установки на судне любого типа, центральным управлением и распределителем, не связанными с конструкцией.Есть процедура, которая включена в двухкомпонентную эпоксидную грунтовку толщиной 40,50 микрон.Он также имеет два слоя эмали и покрыт двухкомпонентным полиуретановым слоем толщиной 60/80 микрон.Блок имеет основание и вторичные домкраты, которые имеют закаленное химическое никелирование 50 микрон и хромирование 100 c.На его удлинительных штоках домкрата и цилиндрах поворота имеется двойное хромирование.
| Модель | Размеры (мм) | Монтажный размер (мм) | |||||||
| D | де | H | Д1 | Д2 | n | Φ | M | t | |
| ВД-062.20.0414 | 486 | 326.5 | 56 | 460 | 375 | 24 | 13.5 | 12 | 20 |
| ВД-062.20.0544 | 616 | 445.2 | 56 | 590 | 505 | 32 | 13.5 | 12 | 20 |
| ВД-062.20.0644 | 716 | 547.2 | 56 | 690 | 605 | 36 | 13.5 | 12 | 20 |
| ВД-062.20.0744 | 816 | 649.2 | 56 | 790 | 705 | 40 | 13.5 | 12 | 20 |
| ВД-062.20.0844 | 916 | 737.6 | 56 | 890 | 805 | 40 | 13.5 | 12 | 20 |
| ВД-062.20.0944 | 1016 | 841.6 | 56 | 990 | 905 | 44 | 13.5 | 12 | 20 |
| ВД-062.20.1094 | 1166 | 985.6 | 56 | 1140 | 1055 | 48 | 13.5 | 12 | 20 |
Примечание:
1. N1 – количество смазочных отверстий.Масляный стакан M8×1JB/T7940.1~JB/T7940.
2. Расположение масляного ниппеля может быть изменено в соответствии с приложением пользователя.
3. 'Км' - дополнительное сокращение;м: модуль;z: количество зубов
4. Для получения информации о грузоподъемности загрузите наш каталог опорно-поворотных устройств.
Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами.
