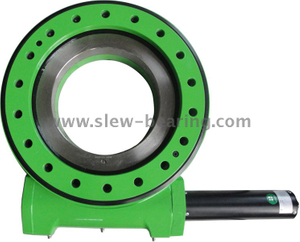

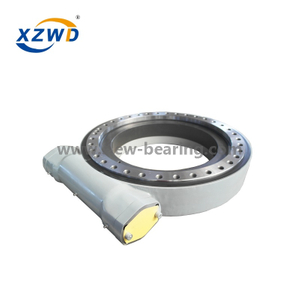

Червячный поворотный привод серии SE для системы слежения за солнечными батареями

Поворотные приводы широко используемые механические устройства, используемые сегодня в таких приложениях, как строительные краны, системы слежения за солнцем и промышленное оборудование.Однако базовая технология, используемая в этих приводных механизмах, очень старая, восходит к Древней Греции и использовалась Леонардо да Винчи во многих его изобретениях эпохи Возрождения.Современные поворотные приводы представляют собой современную эволюцию древней и высокоэффективной базовой машины, червячного привода или бесконечного винта.

Качественный современный поворотный привод включает в себя прочную монтажную конструкцию, поворотный подшипник, вращательное движение и регуляторы мощности для обеспечения идеального движения.В процессе работы привод преобразует осевое движение (силу, действующую на ось) в радиальный/вращательный крутящий момент, позволяя вращать большие нагрузки с большей точностью, а также обеспечивая усиление крутящего момента за счет редуктора.

Поворотный привод делает это путем зацепления канавок горизонтального винта (червяка) с зубьями шестерни, расположенной перпендикулярно винту.Шестерня вращается по мере вращения винта, а сила осевого перемещения винта затем передается на радиальную шестерню в виде увеличенного выходного крутящего момента.

Хотя основная идея поворотного привода не нова, современные воплощения этого устройства содержат множество относительно недавних инноваций.Например, запатентованная Kinematics конструкция винта в виде песочных часов увеличивает количество зубьев шестерни, которые могут одновременно входить в зацепление с канавками червяка, значительно улучшая передачу усилия по сравнению со стандартными конструкциями червяка за счет гораздо более эффективного зацепления с радиальной шестерней.Это, в свою очередь, значительно увеличивает живучесть привода под нагрузкой, точность позиционирования и плавность вращения.

Заключенный в прочный и проверенный корпус для защиты механизма от воды, пыли, грязи и других загрязняющих частиц, полученный в результате редуктор поворотного привода Kinematics обеспечивает мощное средство создания точной вращательной силы во многих из самых требовательных приложений в мире.

Xuzhou Wanda Slewing Bearing Co., Ltd.является профессиональным производителем и экспортером поворотного подшипника/поворотного кольца/поворотного круга и поворотных приводов/поворотного привода, которые в основном применяются в портовой технике, горнодобывающей технике, сварочном оборудовании, строительных машинах, модульных транспортных средствах, одноосных или двухосевых системах слежения за солнцем, и малые ветроэнергетические системы и т. д.

Используя поворотный подшипник в качестве основного компонента, поворотный привод может одновременно выдерживать осевую силу, радиальную силу и опрокидывающий момент.Поворотный привод широко применяется в модульных прицепах, всех типах кранов, подъемных рабочих платформах, системах слежения за солнечными батареями и ветроэнергетических установках.

Электрические и планетарные редукторы могут быть спроектированы в соответствии с требованиями заказчика. Поворотный привод имеет преимущество в экономии места на объектах, максимальной грузоподъемности при компактной конструкции, длительном сроке службы, снижении затрат на техническое обслуживание.

Приложения

Закрытые поворотные приводы SE способствуют перемещению в различных отраслях промышленности и идеально подходят для ситуаций, требующих удержания нагрузки и крутящего момента от одного и того же редуктора.Типичные области применения включают солнечные трекеры, ветряные турбины, спутниковые и радиолокационные тарелки, автокраны, подъемники, коммунальное оборудование, навесное оборудование гидравлического оборудования, оборудование для нефтяных инструментов, шиномонтажные манипуляторы, экскаваторные вышки и автомобильные подъемники.

Характеристики

Размеры наших базовых моделей обеспечивают удерживающий крутящий момент в диапазоне от 6 кНм до 220 кНм, выходной крутящий момент от 200 Нм до 63 кНм, грузоподъемность опрокидывающего момента от 500 Нм до 271 кНм и передаточные числа редуктора от 30:1 до 156 600:1.Монтаж может быть выполнен горизонтально, вертикально или поперек нескольких осей.Получить подробные спецификации.
