ВД-062.20.0644
XZWD
8482800000

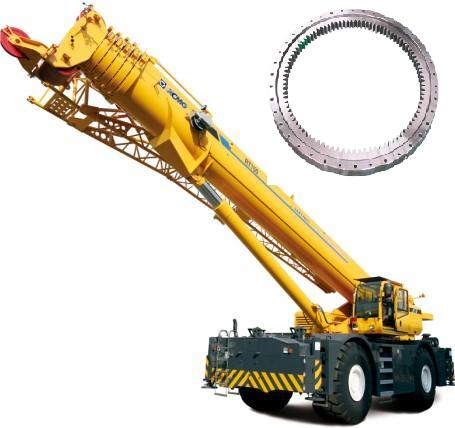

Опорно-поворотные подшипники легкого типа широко применяются в машиностроении, строительной технике, металлургической горнодобывающей технике, портовой технике, экологической технике, легкой промышленности, нефтехимическом оборудовании,
инженерные машины, военная техника, пищевая техника, консервное оборудование, системы парковки автомобилей и т. д.
Применение
| • Малые краны | • Краны и манипуляторы | • Подшипник тангажа для ветроэнергетики |
| • Промышленные позиционеры | • Воздушные подъемники | • Подшипник рыскания для ветроэнергетики |
| • Ротационные столы | • Грузоподъемное оборудование большой грузоподъемности | • Сегментостроитель для ТБМ |
| • Вращающиеся дисплеи | • Автокраны со стрелой | • Строительная техника |
| • Разливочные машины | • Таблицы позиций/индексов | • Погрузочно-разгрузочная машина |
| • Конвейеры | • Радарные и спутниковые антенны | • Очистка сточных вод |
| • Автокран | • Роботы | • Грейферы |
| • Солнечные трекеры | • Медицинское оборудование | • Машины для обработки металлолома |
| • Система солнечной энергии | • Экскаваторы | • Горные машины |
| • Комбинированные очистители канализации | • Экскаваторные вышки | • Автовышки |
| • Лесозаготовительное оборудование | • Лесопогрузчики и валочно-валочные машины | • Подъемники |
| • Гусеничный кран | • Погрузчики с поворотной стрелой | • Железнодорожные машины |
Опорно-поворотные подшипники могут воспринимать осевые, радиальные и моментные нагрузки, действующие по отдельности или в комбинации и в любом направлении.Они крепятся не в корпусе или на валу, а непосредственно на посадочной поверхности.Внутреннее и внешнее кольца снабжены монтажными отверстиями.Оба кольца могут иметь встроенные шестерни.Их также называют поворотными кольцами и настольными подшипниками.Опорно-поворотный подшипник может совершать как колебательные (поворотные), так и вращательные движения.Они могут использоваться без зубчатых колес или с внутренними или внешними зубчатыми колесами.
| Модель | Размеры (мм) | Монтажный размер (мм) | |||||||
| D | де | H | Д1 | Д2 | n | Φ | M | t | |
| ВД-062.20.0414 | 486 | 326.5 | 56 | 460 | 375 | 24 | 13.5 | 12 | 20 |
| ВД-062.20.0544 | 616 | 445.2 | 56 | 590 | 505 | 32 | 13.5 | 12 | 20 |
| ВД-062.20.0644 | 716 | 547.2 | 56 | 690 | 605 | 36 | 13.5 | 12 | 20 |
| ВД-062.20.0744 | 816 | 649.2 | 56 | 790 | 705 | 40 | 13.5 | 12 | 20 |
| ВД-062.20.0844 | 916 | 737.6 | 56 | 890 | 805 | 40 | 13.5 | 12 | 20 |
| ВД-062.20.0944 | 1016 | 841.6 | 56 | 990 | 905 | 44 | 13.5 | 12 | 20 |
| ВД-062.20.1094 | 1166 | 985.6 | 56 | 1140 | 1055 | 48 | 13.5 | 12 | 20 |
Примечание:
1. N1 – количество смазочных отверстий.Масляный стакан M8×1JB/T7940.1~JB/T7940.
2. Расположение масляного ниппеля может быть изменено в соответствии с приложением пользователя.
3. 'Км' - дополнительное сокращение;м: модуль;z: количество зубов
4. Для получения информации о грузоподъемности загрузите наш каталог опорно-поворотных устройств.
Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами.
