Как установить поворотный привод?

Просмотры:0     Автор:Pедактор сайта     Время публикации: 2020-08-27      Происхождение:Работает

Поворотные приводы обычно используют цилиндрическую или червячную передачу для обеспечения вращения.Цилиндрические зубчатые передачи используются для высоких скоростей вращения и быстрого ускорения при нагрузках от номинального до низкого крутящего момента.С другой стороны, червячные передачи имеют меньшую скорость, но могут увеличивать входной крутящий момент при гораздо более высоких коэффициентах, чем типичная система цилиндрических зубчатых передач.Эта статья расскажет, как установить поворотный привод.


Вот основные тезисы статьи:

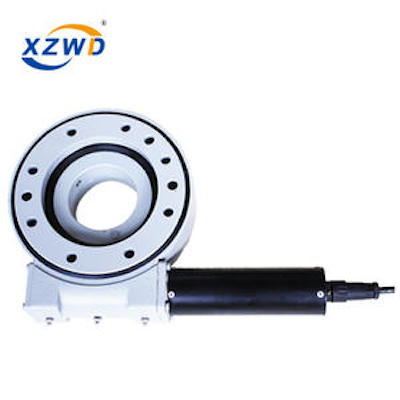

Горячая продажа поворотного привода SE3 с двигателем постоянного тока 24 В для солнечного трекера


  • Функции поворотного привода

  • Как установить поворотный привод?

1. Функции поворотного привода


Поворотные приводы лучше всего подходят для приложений, в которых высокий крутящий момент может обеспечить точное позиционирование и точность вращения.Результатом такой конструкции является устройство, которое работает плавно и мощно с минимальным люфтом.


Из-за мощности и надежности, обеспечиваемых технологией поворотного привода, функции этой инженерной технологии применимы ко многим типам оборудования.Одно конкретное использование, например, включает в себя солнечную технологию, отслеживающую движение солнца в точное время для получения максимальной отдачи энергии.


Любая работа, требующая высокой грузоподъемности и надежного позиционирования, может потребовать внедрения техники поворотного привода.

2. Как установить поворотный привод?


(1) Транспортировка, обращение и хранение


Во время транспортировки и погрузочно-разгрузочных работ держите сальник поворотного привода в предписанном направлении, чтобы избежать столкновения.Пожалуйста, надевайте рабочие перчатки и действуйте осторожно при перемещении.Поворотный привод обычно имеет резьбовые отверстия во внутреннем и внешнем кольцах для обеспечения безопасного обращения с подъемным устройством.


Во время хранения держите упаковочную коробку поворотного привода в предписанном направлении и храните в закрытом помещении во избежание сырости.В закрытой упаковке поверхность устойчива к коррозии и ржавчине, которая может храниться около 5 месяцев.Если его необходимо хранить в течение более длительного времени, примите специальные защитные меры.


(2) Установка и обслуживание


① Подготовка к установке: проверьте, не поврежден ли поворотный привод физически; очистите поворотный привод и соединительную скобу; очистите опорную поверхность от загрязнений (таких как: железный лом, заусенцы, краска, сварочный шлак и т. д.).


② Пожалуйста, очистите антикоррозийное масло на монтажной поверхности поворотного привода в соответствии со следующими инструкциями: очистите внешнюю поверхность монтажной поверхности поворотного привода чистящей жидкостью (например, дизельным топливом, бензином и т. д.), чистящая жидкость не должна повредить производительность резиновых уплотнений; Соблюдайте правила использования чистящей жидкости (например, правила производителя, правила защиты рабочих, защиты окружающей среды и т. д.).


③ Позиционирующие болты не должны быть ослаблены во время установки, и установку можно выполнять после того, как болты будут удалены.Монтажные болты не рекомендуются и не поставляются.Следующие термины приведены только для справки.Пожалуйста, правильно выберите спецификацию болта, тип и класс производительности; уровень болта не ниже 10,9, длина отверстия для болта обычно в 2 раза больше номинального диаметра болта; не выкручивайте болт из отверстия, иначе он будет мешать и повредить машину.В противном случае это может повлиять на производительность, срок службы и прочность на растяжение болтового соединения поворотного редуктора.Если контактное напряжение допустимой монтажной поверхности превышено, используйте подходящую высокопрочную шайбу. Болты предназначены только для транспортировочных болтов, когда они покидают завод.Удалите их, когда они будут установлены.


④ Рекомендации по моменту затяжки: как правило, установочные болты следует закреплять с помощью правильной предварительной нагрузки.Не используйте сломанную, плоскую и т. д. прокладку. Таблица моментов затяжки монтажных болтов приведена только для справки.


⑤ Установка поворотного привода: очистите установочный кронштейн, удалите сварочный шлак, остатки гальванического покрытия и т. д. ;Прикрутите кронштейн к поворотному приводу.Головка болта должна быть снабжена плоской и пружинной шайбами.Поворотный привод должен быть установлен без нагрузки.Пожалуйста, следуйте следующим процедурам, чтобы избежать внутреннего напряжения и проблем с установкой во время затяжки болтов.Нанесите на резьбу клей для крепления резьбы; Предварительно затяните болты и шайбы в перекрестном порядке; Порядок затяжки болтов см. на следующем рисунке; ​​Начиная с внутреннего или внешнего кольца, затяните все болты до 30% момента затяжки, затем повторите диагональные затяжка до 50% момента затяжки и, наконец, до 100% момента затяжки.Все крепежные болты должны быть установлены без пропусков.В случае структурных ограничений отверстие под болт должно быть герметизировано.Если отверстие под болт заполнить силиконом, он будет просачиваться и пылиться в поворотном приводе.Установочный болт должен учитывать длину зацепления резьбы, он не должен быть слишком длинным, иначе это повлияет на вращение поворотной опоры или вызовет помехи; после того, как болт затянут, отметьте головку болта и его соединение линией, чтобы проверить, не болт откручивается позже.Окрасьте во время установки поворотного привода.Это неизбежно приведет к повреждению поверхностной краски, поэтому после завершения окончательной сборки системы необходимо выполнить ремонт краски на поворотном редукторе, чтобы улучшить устойчивость к ржавчине и предотвратить коррозию.


Наша компания специализируется на производстве различных видов поворотных приводов, которые не только обеспечивают высококачественные и недорогие поворотные приводы, но также обеспечивают профессиональное техническое руководство и внимательное послепродажное обслуживание.Если вам нужен поворотный привод, пожалуйста, свяжитесь с нами.
