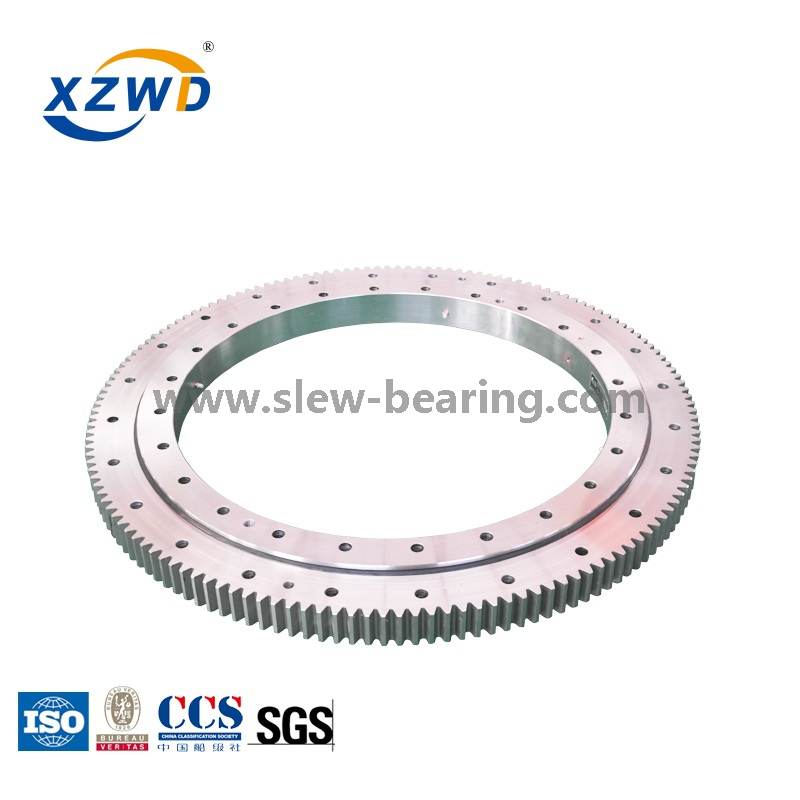

Легкий тип XZWD (WD-23) Поворотный подшипник с внутренним зубчатым фланцем

штат:
Количество:
  • 011

  • XZWD

A поворотный подшипник  или же поворотное кольцо  вращательный подшипник качения  или же подшипник скольжения  который обычно поддерживает тяжелую, но медленно вращающуюся или медленно колеблющуюся нагрузку, часто горизонтальную платформу, такую ​​​​как обычная кран, а дворник на качелях, или обращенная к ветру платформа горизонтальной оси ветряная мельница.(«Убить» означает повернуться, не меняя места.)

По сравнению с другими подшипниками качения поворотные подшипники имеют тонкое сечение и часто изготавливаются диаметром в метр и более;поворотные подшипники на Фолкеркское колесо  имеют диаметр 4 метра и подходят к оси длиной 3,5 метра.Поворотные подшипники напоминают увеличенные подшипники рулевой поверхности самолета.

В поворотных подшипниках часто используются два ряда тел качения.Часто используют три гонка  элементы, такие как внутреннее кольцо и две «половинки» внешнего кольца, которые скрепляются вместе в осевом направлении.

Опорно-поворотные подшипники часто изготавливаются с зубьями шестерни, составляющими одно целое с внутренней или внешней обоймой, используемой для привода платформы относительно основания.

Поворотный подшипник тонкой секции имеет ту же структуру, что и обычный  поворотный подшипник, но вес легкий и гибко вращается

Название:WD-232

Вес/кг: 26,9-80,3

Сильные стороны: расположение масляного ниппеля может быть изменено в соответствии с приложением пользователя.

Применение:

1.  пищевая техника,

2.консервное оборудование

3. Экологическая техника и т. Д.

Данные шестерни:

-0,6—-0,8. 'Км' - дополнительное сокращение;м: модуль;z: количество зубов


Чтобы получить чертеж (pdf), нажмите «Модель».



WD-232.20.0744.pdf

          Модель



        Pdf.формат

Вес
           кг
Структурный размер (мм) Данные о передаче Передаточное усилие (кН) Клиренс (мм)
n1 Д3 d1 C Ху d m z b км Позволил Максимум Осевой Радиальный
WD-231.20.1094.pdf 29.0 4 412.5 415.5 375 10.5 495 5 99 45.5 -0.5 11.75 23.50 ≤0,5 ≤0,5
WD-232.20.0544.pdf 39.2 4 542.5 545.5 505 10.5 630 6 105 45.5 -0.5 14.2 28.40 ≤0,5 ≤0,5
WD-232.20.0644.pdf 47.2 4 642.5 645.5 605 10.5 732 6 122 45.5 -0.6 14.2 28.40 ≤0,5 ≤0,5
53.1 4 742.5 745.5 705 10.5 828 6 138 45.5 -0.6 14.2 28.40 ≤0,5 ≤0,5
WD-232.20.0844.pdf 64.7 4 842.5 845.5 805 10.5 936 8 117 45.5 -0.8 18.93 37.86 ≤0,5 ≤0,5
WD-232.20.0944.pdf 69.1 4 942.5 945.5 905 10.5 1032 8 129 45.5 -0.8 18.93 37.86 ≤0,5 ≤0,5
WD-232.20.1094.pdf 82.5 4 1093 1095.5 1055 10.5 1184 8 148 45.5 -0.8 18.93 37.86 ≤0,5 ≤0,5


Модель Размеры (мм) Монтажный размер (мм)
D де H Д1 Д2 нет Ф/м ни Ф/м t
ВД-231.20.0414 504 304 56 455 332 10 М12 24 18 20
ВД-231.20.0544 640.8 434 56 585 462 14 М12 28 18 20
ВД-231.20.0644 742.8 534 56 685 562 16 М12 32 18 20
ВД-231.20.0744 838.8 634 56 785 662 18 М12 32 18 20
ВД-231.20.0844 950.4 734 56 885 762 18 М12 36 18 20
ВД-231.20.0944 1046 834 56 985 862 20 М12 40 18 20
ВД-231.20.1094 1198 984 56 1135 1012 22 М12 40 18 20

Примечание:

1. N1 – количество смазочных отверстий.Масляный стакан M8×1JB/T7940.1~JB/T7940.

2. Расположение масляного ниппеля может быть изменено в соответствии с приложением пользователя.

3. 'Км' - дополнительное сокращение;м: модуль;z: количество зубов

4. Для получения информации о грузоподъемности загрузите наш каталог опорно-поворотных устройств.
