ВЕА9
XZWD
A укладчик на поддоны или же укладчик на поддоны это машина, которая предоставляет автоматические средства для укладки ящиков с товарами или продуктами на поддон.
В роботах-укладчиках на поддоны используется однорядный шариковый опорно-поворотный подшипник с четырехточечным контактом или поворотный привод.Приводя механический рычаг во вращение, затем выполняйте работы по укладке на поддоны для нескольких производственных линий.
Поворотный привод серии WEA, поворотный привод - это новая серия поворотного продукта, также называемая поворотным редуктором.Обычно он состоит из червяка, поворотного подшипника, корпуса, адаптера двигателя, торцевой крышки и других компонентов.Используя поворотный подшипник в качестве основного компонента, поворотный привод может одновременно воспринимать осевую силу, радиальную силу и опрокидывающий момент.По сравнению с поворотным приводом серии SE, серия WEA имеет преимущества лучшей защиты, коробка передач крутящий момент, лучшая ударопрочность и длительный срок службы.
Поворотный привод серии WEA широко применяется в относительно вращающихся частях машин и в области солнечной энергетики. Солнечная система слежения Поворотное шасси воздушной рабочей техники Автокран Буровой станок, буровой станок Станок для захвата древесины, станок для формовки кода.
Приложения
Типичный поворот водить машину Приложения включать но находятся нет ограниченное в:Солнечный трекеры, ветер турбины, мужчина подъемники, гидравлические Машины, Телескопический Хендлеры, экскаватор Вышки, Лифты, Краны, бурение оборудование, Военный Оборудование

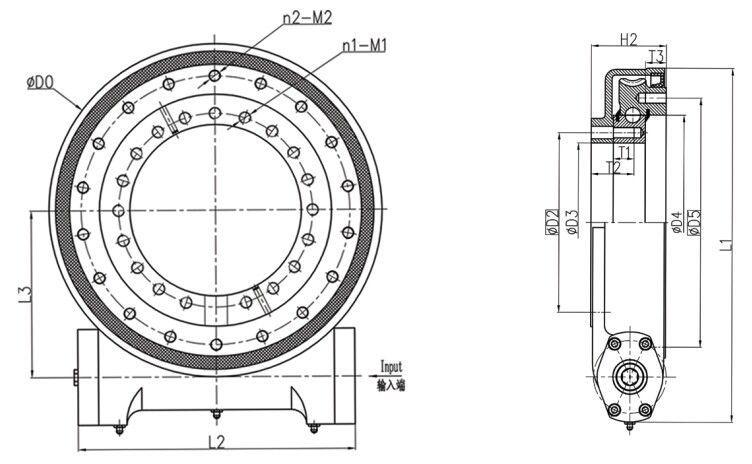

Чтобы получить чертеж (pdf), нажмите «Модель».
Модель | Внешние размеры | Установочные размеры | Данные монтажного отверстия | |||||||||||||
Pdf.формат | L1 | L2 | L3 | Н2 | Д0 | Д2 | Д3 | Д4 | Д5 | n1 | М1 | Т1 | Т2 | п2 | М2 | Т3 |
мм | Внутреннее кольцо | Внешнее кольцо | ||||||||||||||
424 | 330 | 180 | 108 | 360 | 175 | 146 | 222.5 | 270 | 15 | М16 | 30 | 62 | 16 | М16 | 30 | |
509 | 370 | 222.5 | 108 | 445 | 259 | 229 | 310 | 358 | 19 | М16 | 30 | 62 | 18 | М16 | 30 | |
544 | 380 | 240 | 108 | 480 | 295 | 265 | 342 | 390 | 23 | М16 | 30 | 56 | 18 | М16 | 30 | |
534 | 405 | 285 | 108 | 570 | 365.1 | 332 | 430 | 479.4 | 20 | М16 | 32 | 62 | 20 | М16 | 32 | |
762 | 483 | 350 | 130 | 693 | 466.7 | 425 | 540 | 574.2 | 35 | М20 | 40 | 70 | 36 | М20 | 40 | |
861 | 513 | 399 | 130 | 793 | 565 | 525 | 630 | 675 | 35 | М20 | 40 | 70 | 36 | М20 | 40 |
Модель | Номинальный крутящий момент кН.м | Опрокидывающий момент кН.м | Статическая осевая нагрузка кН | Статическая радиальная нагрузка кН | Динамическая осевая нагрузка кН | 56Динамическая радиальная нагрузка кН | удерживающий крутящий момент кН.м | Шестерня Радио | Выходная скорость об/мин | Самоблокирующиеся шестерни | Масса кг |
ВЕА9 | 8 | 33.9 | 550 | 205 | 130 | 110 | 38.7 | 62:1 | <3 | Да | 53 кг |
ВЕА12 | 9.5 | 54.3 | 725 | 270 | 180 | 140 | 43 | 79:1 | <3 | Да | 66,8 кг |
ВЕА14 | 10.8 | 67.8 | 920 | 343 | 220 | 190 | 48 | 86:1 | <3 | Да | 75 кг |
ВЕА17 | 12.96 | 135.6 | 1110 | 414 | 268 | 220 | 72.3 | 104:1 | <2 | Да | 96 кг |
ВЕА21 | 28.7 | 203 | 1595 | 596 | 340 | 270 | 105.8 | 90:1 | <1.5 | Да | 172 кг |
ВЕА25 | 34.2 | 310 | 1850 | 690 | 440 | 320 | 158.3 | 104:1 | <1.5 | Да | 202 кг |
A укладчик на поддоны или же укладчик на поддоны это машина, которая предоставляет автоматические средства для укладки ящиков с товарами или продуктами на поддон.
В роботах-укладчиках на поддоны используется однорядный шариковый опорно-поворотный подшипник с четырехточечным контактом или поворотный привод.Приводя механический рычаг во вращение, затем выполняйте работы по укладке на поддоны для нескольких производственных линий.
Поворотный привод серии WEA, поворотный привод - это новая серия поворотного продукта, также называемая поворотным редуктором.Обычно он состоит из червяка, поворотного подшипника, корпуса, адаптера двигателя, торцевой крышки и других компонентов.Используя поворотный подшипник в качестве основного компонента, поворотный привод может одновременно воспринимать осевую силу, радиальную силу и опрокидывающий момент.По сравнению с поворотным приводом серии SE, серия WEA имеет преимущества лучшей защиты, коробка передач крутящий момент, лучшая ударопрочность и длительный срок службы.
Поворотный привод серии WEA широко применяется в относительно вращающихся частях машин и в области солнечной энергетики. Солнечная система слежения Поворотное шасси воздушной рабочей техники Автокран Буровой станок, буровой станок Станок для захвата древесины, станок для формовки кода.
Приложения
Типичный поворот водить машину Приложения включать но находятся нет ограниченное в:Солнечный трекеры, ветер турбины, мужчина подъемники, гидравлические Машины, Телескопический Хендлеры, экскаватор Вышки, Лифты, Краны, бурение оборудование, Военный Оборудование
Чтобы получить чертеж (pdf), нажмите «Модель».
Модель | Внешние размеры | Установочные размеры | Данные монтажного отверстия | |||||||||||||
Pdf.формат | L1 | L2 | L3 | Н2 | Д0 | Д2 | Д3 | Д4 | Д5 | n1 | М1 | Т1 | Т2 | п2 | М2 | Т3 |
мм | Внутреннее кольцо | Внешнее кольцо | ||||||||||||||
424 | 330 | 180 | 108 | 360 | 175 | 146 | 222.5 | 270 | 15 | М16 | 30 | 62 | 16 | М16 | 30 | |
509 | 370 | 222.5 | 108 | 445 | 259 | 229 | 310 | 358 | 19 | М16 | 30 | 62 | 18 | М16 | 30 | |
544 | 380 | 240 | 108 | 480 | 295 | 265 | 342 | 390 | 23 | М16 | 30 | 56 | 18 | М16 | 30 | |
534 | 405 | 285 | 108 | 570 | 365.1 | 332 | 430 | 479.4 | 20 | М16 | 32 | 62 | 20 | М16 | 32 | |
762 | 483 | 350 | 130 | 693 | 466.7 | 425 | 540 | 574.2 | 35 | М20 | 40 | 70 | 36 | М20 | 40 | |
861 | 513 | 399 | 130 | 793 | 565 | 525 | 630 | 675 | 35 | М20 | 40 | 70 | 36 | М20 | 40 |
Модель | Номинальный крутящий момент кН.м | Опрокидывающий момент кН.м | Статическая осевая нагрузка кН | Статическая радиальная нагрузка кН | Динамическая осевая нагрузка кН | 56Динамическая радиальная нагрузка кН | удерживающий крутящий момент кН.м | Шестерня Радио | Выходная скорость об/мин | Самоблокирующиеся шестерни | Масса кг |
ВЕА9 | 8 | 33.9 | 550 | 205 | 130 | 110 | 38.7 | 62:1 | <3 | Да | 53 кг |
ВЕА12 | 9.5 | 54.3 | 725 | 270 | 180 | 140 | 43 | 79:1 | <3 | Да | 66,8 кг |
ВЕА14 | 10.8 | 67.8 | 920 | 343 | 220 | 190 | 48 | 86:1 | <3 | Да | 75 кг |
ВЕА17 | 12.96 | 135.6 | 1110 | 414 | 268 | 220 | 72.3 | 104:1 | <2 | Да | 96 кг |
ВЕА21 | 28.7 | 203 | 1595 | 596 | 340 | 270 | 105.8 | 90:1 | <1.5 | Да | 172 кг |
ВЕА25 | 34.2 | 310 | 1850 | 690 | 440 | 320 | 158.3 | 104:1 | <1.5 | Да | 202 кг |
