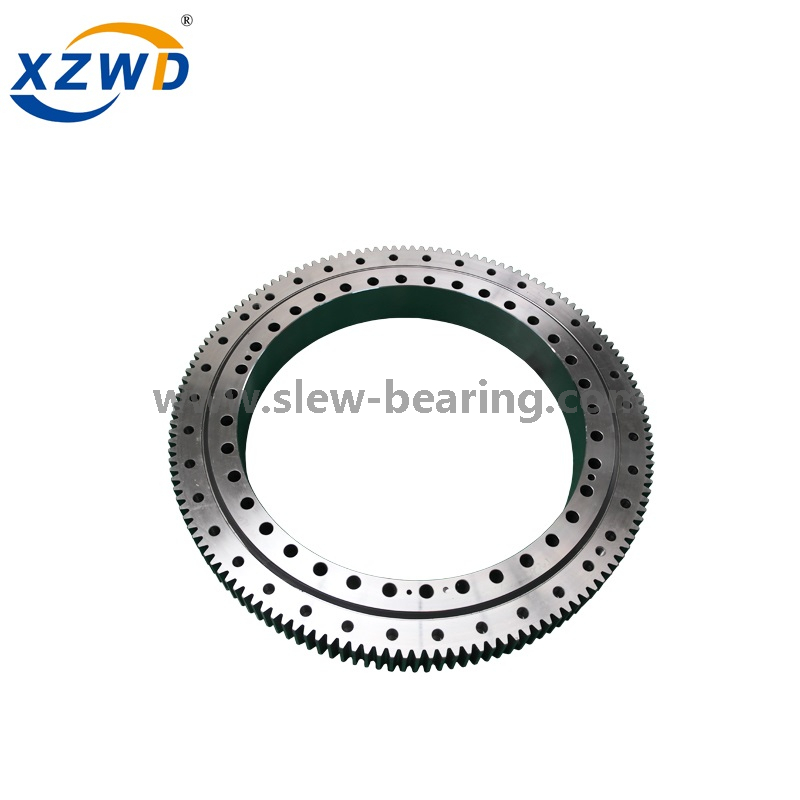

(WD-071) Система двухрядного шарового прицепа с внешним редуктором Поворотный подшипник

Опорно-поворотный подшипник или опорно-поворотное кольцо представляет собой вращающийся подшипник качения или подшипник скольжения, который обычно поддерживает тяжелую, но медленно вращающуюся или медленно колеблющуюся нагрузку, часто горизонтальную платформу, такую ​​как обычный кран, поворотный ярд или Ветровая платформа горизонтально-осевого ветряка.(«Убить» означает повернуться, не меняя места.)
штат:
Количество:
  • (WD-071) Двухрядный поворотный подшипник с внешней шестерней
  • xzwd
  • 8482800000

(WD-071) Система двухрядного шарового прицепа с внешним редуктором Поворотный подшипник


Поворотный подшипник  или поворотное кольцо  вращательный подшипник качения  или же подшипник скольжения  который обычно поддерживает тяжелую, но медленно вращающуюся или медленно колеблющуюся нагрузку, часто горизонтальную платформу, такую ​​​​как обычная кран, а дворник на качелях, или обращенная к ветру платформа горизонтальной оси ветряная мельница.(«Убить» означает повернуться, не меняя места.)

По сравнению с другими подшипниками качения поворотные подшипники имеют тонкое сечение и часто изготавливаются диаметром в метр и более;поворотные подшипники на Фолкеркское колесо  имеют диаметр 4 метра и подходят к оси длиной 3,5 метра.Поворотные подшипники напоминают увеличенные подшипники рулевой поверхности самолета.

В поворотных подшипниках часто используются два ряда тел качения.Часто используют три гонка  элементы, такие как внутреннее кольцо и две «половинки» внешнего кольца, которые скрепляются вместе в осевом направлении.

Опорно-поворотные подшипники часто изготавливаются с зубьями шестерни, составляющими одно целое с внутренней или внешней обоймой, используемой для привода платформы относительно основания.

Что касается других подшипников, которые совершают возвратно-поступательное движение, а не вращаются непрерывно, смазка может быть затруднена. нефтяной клин  образованный в непрерывно вращающемся подшипнике, прерывается стопорным движением поворота.Вместо этого гидростатический подшипник  с перекачиваемым потоком масла.

Двухрядный шариковый опорно-поворотный подшипник, опорно-поворотное кольцо имеет три опорных кольца, стальной шарик и прокладки могут быть непосредственно расположены в верхней и нижней обойме, а стальной шарик имеет два разных размера.

Двухрядный шариковый опорно-поворотный подшипник, осевые и радиальные нагрузки поворотного кольца относительно велики, он особенно подходит для башенных кранов среднего диаметра, автокранов и т. д.

Название:WD-071

Вес/кг: 80-240

Сильные стороны: расположение масляного ниппеля может быть изменено в соответствии с приложением пользователя.

Применение:

1.  пищевая техника,

2.консервное оборудование

3. Экологическая техника и т. Д.



Модель

Pdf.формат

Размеры (мм) Монтажный размер (мм)
Да O U Di Ха Hb H Ла нет да Ли ни ди
WD-071.22.372.pdf 504 466 374 278 75 87 95 430 16 18 314 16 18
WD-071.22.476.pdf 608 570 478 382 75 87 95 534 24 18 418 24 18
ВД-071.22.580 712 674 582 486 76 88 98 638 24 18 522 24 18
WD-071.22.948.pdf 1080 1042 950 854 76 88 98 1006 30 18 890 30 18
WD-071.22.1064.pdf 1200 1162 1066 966 78 88 98 1124 36 20 1004 36 20


Модель Данные о снаряжении Передаточное усилие (кН) Масса
Р (мм) Модуль Z (количество зубов) Позволил Максимум Кг
ВД-071.22.372 488 8 61 31 62 80
ВД-071.22.476 592 8 74 31 62 100
ВД-071.22.580 696 8 87 32 64 126
ВД-071.22.948 1064 8 133 32 64 208
ВД-071.22.1064 1184 8 148 33 66 240
