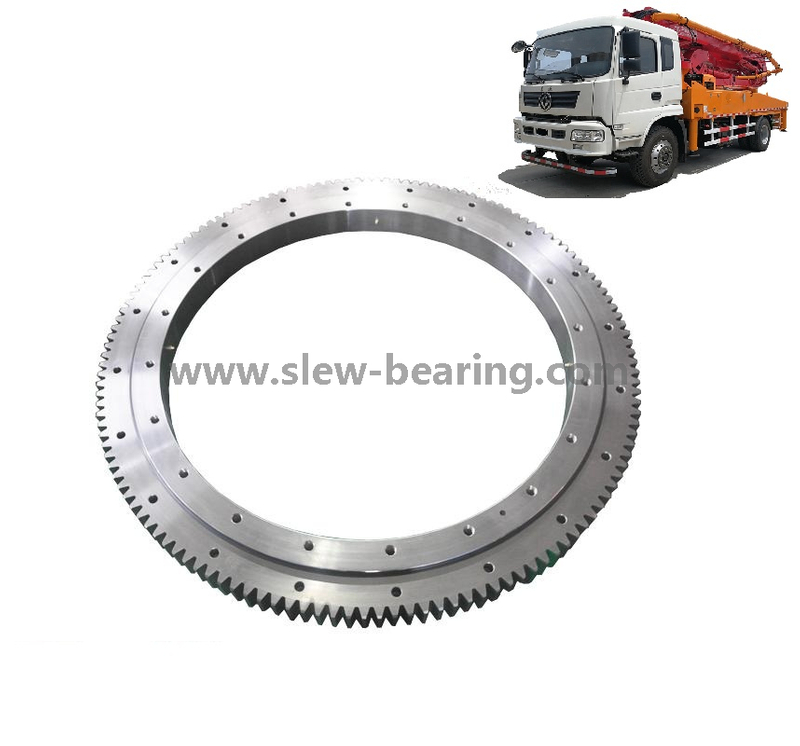

Китай Поворотный подшипник Двухрядный бетоносмесительный насос с поворотным кольцом

Автобетононасос модифицирован на шасси грузового автомобиля.Он оснащен силовым приводом, системой поворота, насосно-смесительным устройством, распределительным устройством и другими вспомогательными устройствами на шасси.Эти насосные станции неотделимы от очень важного компонента трансмиссии: поворотного подшипника.
штат:
Количество:
  • 011 серия
  • XZWD

Высококачественный бетоносмесительный насос погрузчика Usd подшипник поворотного кольца



Опорно-поворотный подшипник состоит из трех частей: внутреннего кольца, наружного кольца и тела качения.Он может одновременно нести большую осевую силу, радиальную силу и определенный опрокидывающий момент.Это универсальный крупногабаритный подшипник с комплексной производительностью.Внутреннее и внешнее кольца качения имеют высокопрочные болты, закрепленные соответственно на поворотной платформе или раме шасси.


Опорно-поворотный подшипник Xuzhou Wanda поставляет опорно-поворотные устройства для известных отечественных и зарубежных производителей насосных установок и имеет богатый опыт.Если вам нужны опорно-поворотные устройства для насосных станций, обращайтесь к нам.


Двухрядный шариковый поворотный подшипник имеет три посадочных кольца, стальной шарик и дистанционный блок могут быть непосредственно расположены в верхней и нижней обоймах, два ряда верхних и нижних стальных шариков разного диаметра устанавливаются в соответствии с условиями нагрузки.

Этот вид открытой сборки очень удобен, так как угол дуги верхней и нижней направляющих качения составляет 90, что может выдерживать большие осевые силы и опрокидывающий момент.Когда радиальная сила превышает осевую силу более чем в 0,1 раза, необходимо специально спроектировать дорожку качения.

Осевой и радиальный размер двухрядного шарикоподшипника разного размера  относительно большая и прочная конструкция, поэтому она особенно подходит для башенных кранов среднего диаметра, автокранов и т. д. погрузочно-разгрузочных машин

Вес/кг: 100-4700


Чтобы получить чертеж (pdf), нажмите «Модель».


Нет

Модель

Pdf.формат

Dimensions Монтажный размер Структурный размер Данные о снаряжении Окружная сила шестерни Масса
кг
D
мм
d
мм
H
мм
Д1
мм
Д2
мм
n мм n1
мм
Н1
мм
h
мм
b
мм
x m
мм
Д е
мм
z Нормализация
З 104Н
Закалка
Т 104Н
1 021.25.500.pdf 616 384 106 580 420 20 18 4 96 26 60 0.5 5 644 126 3.7 5.2 100
022.25.500 6 646.8 105 4.5 6.2
2 021.25.560.pdf 676 444 106 640 480 20 18 4 96 26 60 0.5 5 704 138 3.7 5.2 115
022.25.560 6 706.8 115 4.5 6.2
3 021.25.630.pdf 746 514 106 710 550 24 18 4 96 26 60 0.5 6 790.8 129 4.5 6.2 130
022.25.630 8 790.4 96 6 8.3
4 021.25.710.pdf 826 594 106 790 630 24 18 4 96 26 60 0.5 6 862.8 141 4.5 6.2 140
022.25.710 8 862.4 105 6 8.3
5 021.30.800.pdf 942 658 124 898 702 30 22 6 114 29 80 0.5 8 982.4 120 8 11.1 200
022.30.800 10 988 96 10 14
6 021.30.900.pdf 1042 758 124 998 802 30 22 6 114 29 80 0.5 8 1086.4 133 8 11.1 250
022.30.900 10 1088 106 10 14
7 021.30.1000.pdf 1142 858 124 1098 902 36 22 6 114 29 80 0.5 10 1198 117 10 14 300
022.30.1000 12 1197.6 97 12 16.7
8 021.30.1120.pdf 1262 978 124 1218 1022 36 22 6 114 29 80 0.5 10 1318 129 10 14 340
022.30.1120 12 1317.6 107 12 16.7
9 021.40.1250.pdf 1426 1074 160 1374 1126 40 26 5 150 39 90 0.5 12 1497.6 122 13.5 18.8 580
022.40.1250 14 1495.2 104 15.8 21.9
10 021.40.1400.pdf 1576 1224 160 1524 1272 40 26 5 150 39 90 0.5 12 1641.6 134 13.5 18.8 650
022.40.1400 14 1649.2 115 15.8 21.9
11 021.40.1600.pdf 1776 1424 160 1724 1476 45 26 5 150 39 90 0.5 14 1845.2 129 15.8 21.9 750
022.40.1600 16 1852.8 113 18.1 25
12 021.40.1800.pdf 1976 1624 160 1924 1676 45 26 5 150 39 90 0.5 14 2055.2 144 15.8 21.9 820
022.40.1800 16 2060.8 126 18.1 25
13 021.50.2000 2215 1785 190 2149 1851 48 33 8 178 47 120 0.5 16 2300.8 141 24.1 33.3 1150
022.50.2000 18 2300.4 125 27.1 37.5
14 021.50.2240 2455 2025 190 2389 2091 48 33 8 178 47 120 0.5 16 2540.8 156 24.1 33.3 1500
022.50.2240 18 2552.4 139 27.1 37.5
15 021.50.2500 2715 2285 190 2649 2351 56 33 8 178 47 120 0.5 18 2804.4 153 27.1 37.5 1700
022.50.2500 20 2816 138 30.1 41.8
16 021.50.2800 3015 2585 190 2949 2651 56 33 8 178 47 120 0.5 18 3110.4 170 27.1 37.5 1900
022.50.2800 20 3116 153 30.1 41.8
17 021.60.3150 3428 2872 226 3338 2962 56 45 8 214 56 150 0.5 20 3536 174 37.7 52.2 3300
022.60.3150 22 3537.6 158 41.5 57.4
18 021.60.3550 3828 3272 226 3738 3362 56 45 8 214 56 150 0.5 20 3936 194 37.7 52.2 3700
022.60.3550 22 3933.6 176 41.5 57.4
19 021.60.4000 4278 3722 226 4188 3812 60 45 10 214 56 150 0.5 22 4395.6 197 41.5 57.4 4200
022.60.4000 25 4395 173 47.1 65.2
20 021.60.4500 4778 4222 226 4688 4312 60 45 10 214 56 150 0.5 22 4879.6 219 41.5 57.4 4700
022.60.4500 25 4895 193 47.1 65.2
