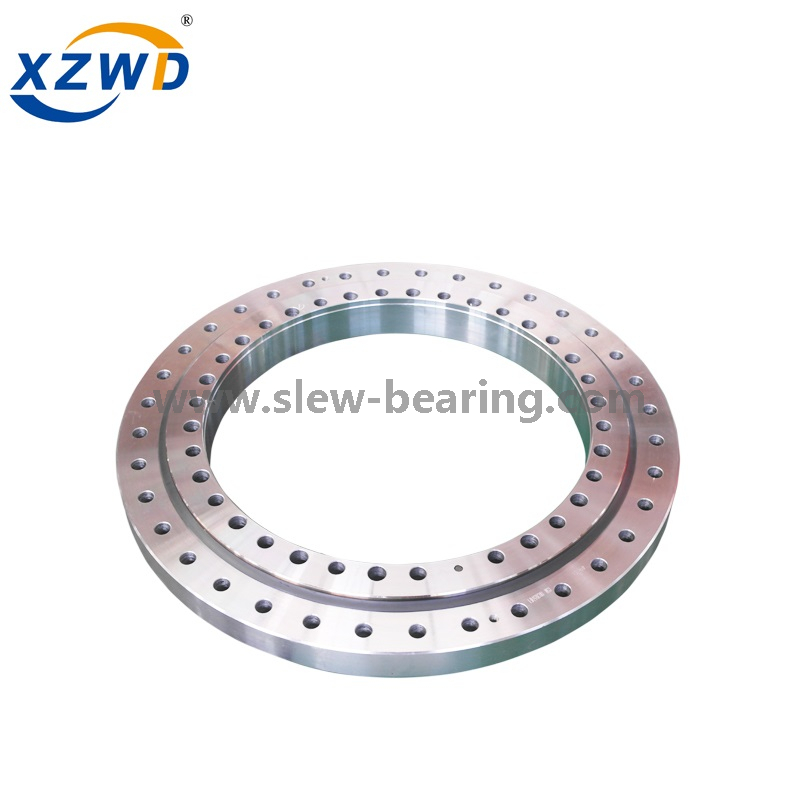

Однорядный Четырехточечный контакт Подшипник опорно-поворотного устройства для крана

Однорядный шариковый опорно-поворотный подшипник с четырехточечным контактом состоит из двух втулок и имеет компактную конструкцию и малый вес. Благодаря тому, что его стальные шарики контактируют с круговой дорожкой качения в четырех точках, он может выдерживать осевую силу, радиальную силу и опрокидывающий момент. в то же время, и его можно выбрать для использования в машиностроении, таком как роторный конвейер, сварочный аппарат, средние и малые подъемники и экскаватор.
штат:
Количество:
  • 01 серия
  • xzwd

XZWD имеет возможность проектировать и производить опорно-поворотные подшипники диаметром от 10 дюймов (250 мм) до 195 дюймов (5000 мм).Наши опорно-поворотные подшипники доступны с внутренними и внешними шестернями, если это необходимо.Стили варьируются от однорядных шариков, двухрядных шариков, однорядных роликов и многорядных роликов.Наша продукция широко используется производителями оригинального оборудования (OEM) в строительном оборудовании, инженерных машинах, портовых/портовых кранах, металлургическом оборудовании, машинах легкой промышленности, генераторах ветряных мельниц, медицинском оборудовании компьютерной томографии, оборонном/военном оборудовании и т. д.


Однорядный поворотный подшипник.jpg



Dimensions Крепежные отверстия Размер структуры Данные о передаче Данные внешнего редуктора Внутренние данные шестерни
Код
D              (мм) d                                      (мм)       H        (мм) D1      (мм) D2    (мм) dn1         dп2      (мм) dм1       dм2    (мм) L        (мм) n   n1 D3      (мм) d1          (мм)       H1            (мм) h        (мм) b        (мм) m        (мм) da          (мм)       z   da       (мм)       z
20.01.2000
280 120 60 248 152 16 М14 28 12 2 201 199 50 10 40 3 300 98 - -
20.01.224
304 144 60 272 176 16 М14 28 12 2 225 223 50 10 40 3 321 105 - -
20.01.250
330 170 60 298 202 16 М14 28 18 2 251 249 50 10 40 4 352 86 - -
20.01.280
360 200 60 328 232 16 М14 28 18 2 281 279 50 10 40 4 384 94 - -
25.01.315
408 222 70 372 258 18 М16 32 20 2 316 314 60 10 50 5 435 85 190 40
25.01.355
448 262 70 412 298 18 М16 32 20 2 356 354 60 10 50 5 475 93 235 49
25.01.400
493 307 70 457 343 18 М16 32 20 2 401 399 60 10 50 6 528 86 276 48
25.01.450
543 357 70 507 393 18 М16 32 20 2 451 449 60 10 50 6 576 94 324 56
30.01.500
602 398 80 566 434 18 М16 32 20 4 501 498 70 10 60 5             6 629 628,8 123           102 367 368,4 74         62
25.01.500
602 398 80 566 434 18 М16 32 20 4 501 499 70 10 60 5             6 629   628.8 123         102 367 368,4 74             62
30.01.560
662 458 80 626 494 18 М16 32 20 4 561 558 70 10 60 5             6 689   688.8 135         112 427 428,4 86             72
25.01.560
662 458 80 626 494 18 М16 32 20 4 561 559 70 10 60 5             6 689 688,8 135           112 427 428,4 86             72
30.01.630
732 528 80 696 564 18 М16 32 24 4 631 628 70 10 60 6                         8 772,8 774,4 126           94 494,4 491,2 83               62
25.01.630
732 528 80 696 564 18 М16 32 24 4 631 629 70 10 60 6             8 772,8 774,4 126           94 494,4 491,2 83             62
30.01.710
812 608 80 776 644 18 М16 32 24 4 711 708 70 10 60 6             8 850,8 854,4 139         104 572,4 571,2 96             72
25.01.710
812 608 80 776 644 18 М16 32 24 4 711 709 70 10 60 6             8 850,8 854,4 139         104 572,4 571,2 96             72
01.40.800
922 678 100 878 722 22 М20 40 30 6 801 798 90 10 80 8           10 966.4   968 118           94 635.2   634 80             64
30.01.800
922 678 100 878 722 22 М20 40 30 6 801 798 90 10 80 8           10 966,4 968 118           94 635,2 634 80             64
01.40.900
1022 778 100 978 822 22 М20 40 30 6 901 898 90 10 80 8           10 1062.4           1068 130         104 739.2   734 93             74
30.01.900
1022 778 100 978 822 22 М20   40 30 6 901 898 90 10 80 8           10 1062.4     1068 130         104 739,2 734 93             74
40.01.1000
1122 878 100 1078 922 22 М20 40 36 6 1001 998 90 10 80 10         12 1188   1185.6 116           96 824 820,8 83             69
30.01.1000
1122 878 100 1078 922 22 М20 40 36 6 1001 998 90 10 80 10         12 1188   1185.6 116           96 824   820.8 93             69
40.01.1120
1242 998 100 1198 1042 22 М20 40 36 6 1121 1118 90 10 80 10         12 1298 1305,6 127         106 944   940.8 95             79
30.01.1120
1242 998 100 1198 1042 22 М20 40 36 6 1121 1118 90 10 80 10         12 1298 1305,6 127         106 944 940,8 95             79
45.01.1250
1390 1110 110 1337 1163 26 М24 48 40 5 1252 1248 100 10 90 12         14 1449.6   1453.2 118         101 1048.8         1041.6 88             75
35.01.1250
1390 1110 110 1337 1163 26 М24 48 40 5 1251 1248 100 10 90 12         14 1449.6   1453.2 118         101 1048,8 1041,6 88             75
45.01.1400
1540 1260 110 1487 1313 26 М24 48 40 5 1402 1398 100 10 90 12         14 1605,6 1607,2 131         112 1192.8   1195.6 100           86
35.01.1400
1540 1260 110 1487 1313 26 М24 48 40 5 1401 1398 100 10 90 12         14 1605,6 1607,2 131         112 1192,8 1195,6 100           86
45.01.1600
1740 1460 110 1687 1513 26 М24 48 45 5 1602 1598 100 10 90 14         16 1817,2 1820,8 127         111 1391,6 1382,4 100           87
35.01.1600
1740 1460 110 1687 1513 26 М24 48 45 5 1601 1598 100 10 90 14         16 1817,2 1820,8 127         111 1391,6 1382,4 100           87
45.01.1800
1940 1660 110 1887 1713 26 М24 48 45 5 1802 1798 100 10 90 14         16 2013,2 2012,8 141         123 1573.6   1574.4 113           99
35.01.1800
1940 1660 110 1887 1713 26 М24 48 45 5 1801 1798 100 10 90 14         16 2013,2 2012,8 141         123 1573.6   1574.4 113           99
60.01.2000
2178 1825 144 2110 1891 33 М30 60 48 8 2002 1998 132 12 120 16         18 2268,8 2264,4 139         123 1734.4   1735.2 109           97
40.01.2000
2178 1825 144 2110 1891 33 М30 60 48 8 2001 1998 132 12 120 16         18 2268,8 2264,4 139         123 1734,4 1735,2 109           97
01.60.2240
2418 2065 144 2350 2131 33 М30 60 48 8 2242 2238 132 12 120 16         18 2492,8 2498,4 153         136 1990.4   1987.2 125         111
40.01.2240
2418 2065 144 2350 2131 33 М30 60 48 8 2241 2238 132 12 120 16         18 2492,8 2498,4 153         136 1990.4   1987.2 125         111
01.60.2500
2678 2325 144 2610 2391 33 М30 60 56 8 2502 2498 132 12 120 18         20 2768,4 2776 151         136 2339,2 2228 125         112
40.01.2500
2678 2325 144 2610 2391 33 М30 60 56 8 2501 2498 132 12 120 18         20 2768,4 2776 151         136 2339,2 2228 125         112
01.60.2800
2978 2625 144 2910 2691 33 М30 60 56 8 2802 2798 132 12 120 18         20 3074,4 3076 168         151 2527,2 2528 141         127
40.01.2800
2978 2625 144 2910 2691 33 М30 60 56 8 2801 2798 132 12 120 18         20 3074,4 3076 168         151 2527,2 2528 141         127
01.75.3150
3376 2922 174 3686 3014 45 М42 84 56 8 3152 3147 162 12 150 20         22 3476   3471.6 171         155 2828 2824,8 142         129
01.50.3150
3376 2922 174 3686 3014 45 М42 84 56 8 3152 3148 162 12 150 20         22 3476 3471,6 171         155 2828 2824,8 142         129
01.75.3550
3776 3322 174 3686 3414 45 М42 84 56 8 3552 3547 162 12 150 20         22 3876 3889,6 191         174 3228   3220.8 162         147
01.50.3550
3776 3322 174 3686 3414 45 М42 84 56 8 3552 3548 162 12 150 20         22 3876   3889.6 191         174 3228     3220.8 162         147
01.75.4000
4226 3772 174 4136 3864 45 М42 84 60 10 4002 3997 162 12 150 22         25 4329,6 4345   194         171 3660.8   3660 167         147
01.50.4000
4226 3772 174 4136 3864 45 М42 84 60 10 4002 3998 162 12 150 22         25 4329,6 4345 194         171 3660.8   3660 167         147
01.75.4500
4726 4272 174 4636 4364 45 М42 84 60 10 4502 4497 162 12 150 22         25 4835.6   4845 217         191 4166.8   4160 190         167
01.50.4500
4726 4272 174 4636 4364 45 М42 84 60 10 4502 4498 162 12 150 22         25 4835.6   4845 217         191 4166,8 4160 190         167


Пожалуйста, свяжитесь с нами, чтобы получить подробные чертежи!
