Однорядный шарикоподшипник с четырехточечным контактом (HS) Внутренняя шестерня для судового крана

Опорно-поворотные подшипники часто изготавливаются с зубьями шестерни, составляющими одно целое с внутренней или внешней обоймой, используемой для привода платформы относительно основания.
Что касается других подшипников, которые совершают возвратно-поступательное движение, а не вращаются непрерывно, смазка может быть затруднена.Масляный клин, образовавшийся в постоянно вращающемся подшипнике, разрушается при остановке начала движения поворота.Вместо этого можно использовать гидростатический подшипник с перекачиваемым потоком масла.

штат:

Количество:



Запрос цены Добавить в корзину

Описание товара

Однорядный четырехточечный контактный шарикоподшипник

(Серия HS) Внутренняя шестерня

Однорядные шариковые опорно-поворотные устройства с четырехточечным контактом состоят из двух посадочных колец, которые имеют компактную конструкцию, стальной шарик контактирует с кольцевой дорожкой качения в четырех точках;он может выдерживать осевую силу, радиальную силу и опрокидывающий момент одновременно.

Его можно использовать для поворотного конвейера, сварочного манипулятора, крана малой и средней грузоподъемности, экскаватора и другой строительной техники.


Тайтл:Однорядный четырехточечный контактный шарикоподшипник с внутренней шестерней

Вес/кг: 100-8760

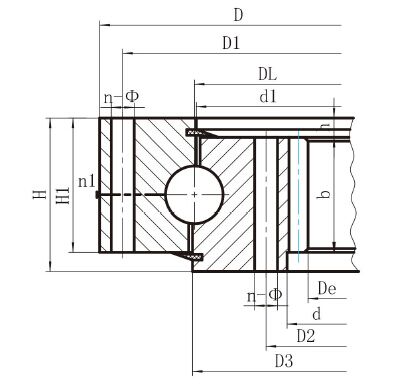

Чтобы получить чертеж (pdf), нажмите «Модель».

Нет	Модель	Dimensions			Монтажные размеры				Структурные размеры					Данные о передаче					Передаточное усилие	Масса кг
		D мм	d мм	H мм	Д1 мм	Д2 мм	n	мм	n1 мм	Д3 мм	d1 мм	H1 мм	h мм	b мм	x	m мм	де мм	z	Закалка Т 104Н
1	ХСН.25.625	725	525	80	685	565	18	18	3	626	624	68	12	60	1.4	5	498.8	101	5.2	100
	ХСН.25.625А														1.15	6	496.7	84	6.2
2	ХСН.25.720	820	620	80	780	660	18	18	3	721	719	68	12	60	1.4	6	586.6	99	6.2	120
	ХСН.25.720А														1	8	582.3	74	8.3
3	ХСН.30.820	940	705	95	893	749	24	20	4	821	818	83	12	70	1.4	6	664.5	112	7.2	210
	ХСН.30.820А														1	10	658	67	12.2
4	ХСН.30.880	1000	760	95	956	800	24	20	4	881	878	83	12	70	1.15	8	718.2	91	9.7	230
	ХСН.30.880А														1	10	707.9	72	12.2
5	ХСН.30.1020	1170	875	95	1120	930	24	22	4	1021	1018	80	15	70	1.4	8	830.1	105	9.7	300
	ХСН.30.1020А														1.15	10	827.8	84	12.2
6	ХСН.30.1220	1365	1075	120	1310	1130	36	24	6	1221	1218	105	15	90	1.4	10	1027.8	104	15.7	450
	ХСН.30.1220А														1	12	1017.3	86	18.8
7	ХСН.35.1250	1400	1090	120	1350	1150	36	26	6	1251	1248	105	15	90	-0.35	10	1037	105	15.7	520
	ХСН.35.1250А														1	12	1028.8	87	18.8
8	ХСН.35.1435	1595	1278	120	1535	1335	36	26	6	1436	1433	105	15	90	1.15	12	1221.2	103	18.8	610
	ХСН.35.1435А														1	14	1214.8	88	21.9
9	ХСН.35.1540	1720	1360	140	1660	1420	42	26	6	1541	1538	122	18	110	1.4	12	1293.1	109	23	732
	ХСН.35.1540А														1.15	14	1284.8	93	26.8
10	ХСН.35.1700	1875	1525	140	1815	1585	42	29	6	1701	1698	122	18	110	1.15	14	1452.7	105	26.8	844
	ХСН.35.1700А														1.15	16	1452.3	92	30.5
11	ХСН.40.1880	2100	1665	160	2030	1740	48	32	6	1881	1878	140	20	115	1.4	14	1592.6	115	27.8	1400
	ХСН.40.1880А														1.15	18	1579.9	89	35.8
12	ХСН.40.2115	2325	1900	160	2245	1980	48	32	6	2116	2113	140	20	115	1.4	16	1804.1	114	31.9	1600
	ХСН.40.2115А														1.15	20	1795.4	91	40
13	ХСН.40.2370	2600	2146	180	2520	2220	48	32	6	2371	2368	158	22	130	1.4	18	2065.6	116	40.7	2100
	ХСН.40.2370А														1.15	22	2040.9	94	49.7
14	ХСН.40.2600	2835	2365	180	2750	2450	54	36	6	2601	2598	158	22	130	1.4	18	2263.5	127	37.6	2400
	ХСН.40.2600А														1.15	22	2260.8	104	45.9
15	ХСН.50.2820	3085	2555	200	3000	2640	54	36	6	2822	2818	178	22	150	1.4	20	2455	124	52.2	3400
	ХСН.50.2820А														1.15	25	2444.1	99	65.3
16	ХСН.50.3120	3400	2840	200	3310	2930	54	36	6	3122	3118	178	22	150	1.4	22	2722.5	125	57.4	4000
	ХСН.50.3120А														1.4	25	2719	110	65.3
17	ХСН.50.3580	3920	3240	240	3820	3340	60	40	6	3582	3578	218	22	190	1.4	22	3118.4	143	72.7	6700
	ХСН.50.3580А														1.4	25	3118.8	126	82.6
18	ХСН.50.4030	4370	3690	240	4270	3790	66	40	6	4032	4028	218	22	190	1.4	22	3558.3	163	53.6	7700
	ХСН.50.4030А														1.4	28	3549	128	68.2
19	ХСН.50.4540	4860	4210	240	4760	4310	72	40	6	4542	4538	218	22	190	1.4	22	4042.2	185	72.1	8760
	ХСН.50.4540А														1.4	30	4042.4	136	99.1

Примечание:

1. N1 – количество смазочных отверстий.Масляный стакан M10×1JB/T7940.1~JB/T7940.2

2. n-φ может измениться на резьбовое отверстие, ширина зуба может измениться на Hh.

3. Тангенциальное усилие зуба в форме является максимальным усилием зуба;номинальное тангенциальное усилие на зуб составляет 1/2 от максимального.
