Однорядный шарикоподшипник с четырехточечным контактом (HS) без шестерни для сварочного аппарата

Опорно-поворотный подшипник или опорно-поворотное кольцо представляет собой вращающийся подшипник качения или подшипник скольжения, который обычно поддерживает тяжелую, но медленно вращающуюся или медленно колеблющуюся нагрузку, часто горизонтальную платформу, такую как обычный кран, поворотный ярд или Ветровая платформа горизонтально-осевого ветряка.(«Убить» означает повернуться, не меняя места.)

штат:

Количество:



Запрос цены Добавить в корзину

Описание товара

Однорядный четырехточечный контактный шарикоподшипник

(Серия HS) Без редуктора

Однорядные шариковые поворотные кольца с четырехточечным контактом состоят из двух посадочных колец, которые имеют компактную конструкцию и легкий вес, стальной шарик контактирует с круговой дорожкой качения в четырех точках;он может выдерживать осевую силу, радиальную силу и опрокидывающий момент одновременно.

Его можно использовать для поворотного конвейера, сварочного манипулятора, крана малой и средней грузоподъемности, экскаватора и другой строительной техники.

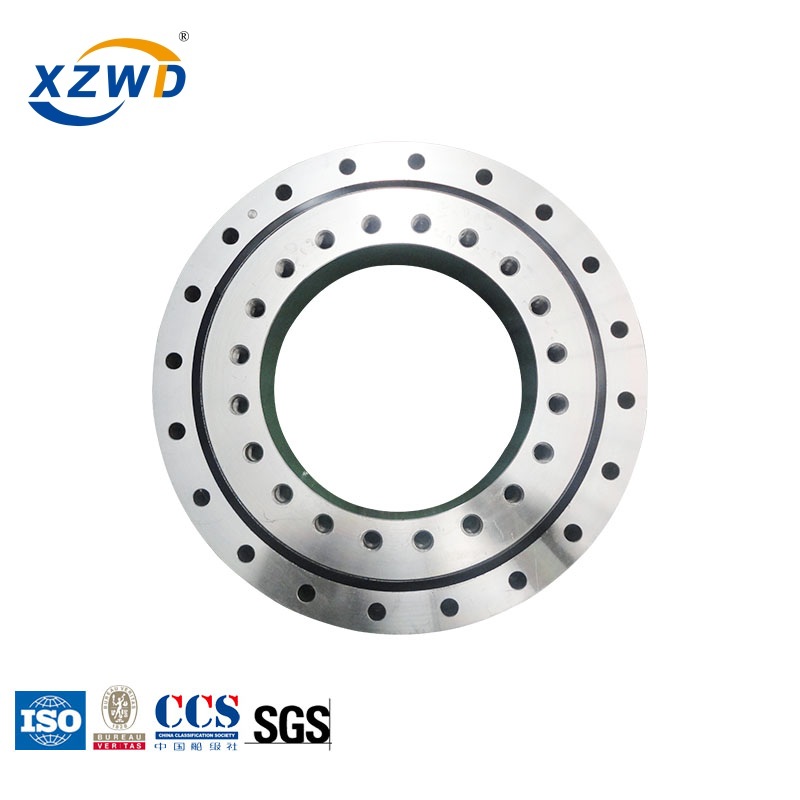

поворотный подшипник без редуктора


Чтобы получить чертеж (pdf), нажмите «Модель».

Нет	Модель	Размеры (мм)			Монтажные размеры				Структурные размеры					Масса кг
		D мм	d мм	H мм	Д1 мм	Д2 мм	n	мм	n1 мм	Д3 мм	d1 мм	H1 мм	h мм
1	ХСБ.25.625	725	525	80	685	565	18	18	3	626	624	68	12	100

2	ХСБ.25.720	820	620	80	780	660	18	18	3	721	719	68	12	120

3	ХСБ.30.820	940	705	95	893	749	24	20	4	821	818	83	12	210

4	ВШБ.30.880	1000	760	95	956	800	24	20	4	881	878	83	12	230

5	ВШБ.30.1020	1170	875	95	1120	930	24	22	4	1021	1018	80	15	300

6	ВШБ.30.1220	1365	1075	120	1310	1130	36	24	6	1221	1218	105	15	450

7	ХСБ.35.1250	1400	1090	120	1350	1150	36	26	6	1251	1248	105	15	520

8	ХСБ.35.1435	1595	1278	120	1535	1335	36	26	6	1436	1433	105	15	610

9	ВШБ.35.1540	1720	1360	140	1660	1420	42	26	6	1541	1538	122	18	732

10	ВШБ.35.1700	1875	1525	140	1815	1585	42	29	6	1701	1698	122	18	844

11	ВШБ.40.1880	2100	1665	160	2030	1740	48	32	6	1881	1878	140	20	1400

12	ВШБ.40.2115	2325	1900	160	2245	1980	48	32	6	2116	2113	140	20	1600

13	ВШБ.40.2370	2600	2146	180	2520	2220	48	32	6	2371	2368	158	22	2100

14	ВШБ.40.2600	2835	2365	180	2750	2450	54	36	6	2601	2598	158	22	2400

15	ВШБ.50.2820	3085	2555	200	3000	2640	54	36	6	2822	2818	178	22	3400

16	ВШБ.50.3120	3400	2840	200	3310	2930	54	36	6	3122	3118	178	22	4000

17	ХСБ.50.3580	3920	3240	240	3820	3340	60	40	6	3582	3578	218	22	6700

18	ВШБ.50.4030	4370	3690	240	4270	3790	66	40	6	4032	4028	218	22	7700

19	ХСБ.50.4540	4860	4210	240	4760	4310	72	40	6	4542	4538	218	22	8760
