Профессиональный компактный поворотный привод серии SE и WEA производства Китая

Внутренний опорно-поворотный подшипник серии SE представляет собой винтовой зуб, поворотный подшипник серии WEA представляет собой зубчатый венец турбины, поэтому несущая способность серии WEA больше, чем у серии SE!
штат:
Количество:
  • Серия SE и серия WEA

  • XZWD

  • 8483409000



Поворотные приводы представляют собой компактные узлы вращения, встроенные в литой чугунный корпус, содержащий поворотный круг с зубчатым колесом.Червячная передача вращает опорно-поворотный круг с высокой точностью;он обеспечивает максимальный крутящий момент и плавное вращение.Поворотные приводы могут воспринимать осевые, радиальные и наклонные нагрузки и полностью герметизированы.

Поворотные приводы XZWD включают серии SE и серии WEA.


Внутренний опорно-поворотный подшипник серии SE представляет собой винтовой зуб, поворотный подшипник серии WEA представляет собой зубчатый венец турбины, поэтому несущая способность серии WEA больше, чем у серии SE!



Поворотные приводы  предназначены для работы в горизонтальном и/или вертикальном положении в медленно вращающемся оборудовании.Поворотные приводы XZWD самоблокирующиеся, поэтому дорогие внешние тормозные системы не нужны.Кроме того, они оснащены фланцевыми соединителями двигателя с обеих сторон для гибкого и простого монтажа электрического  двигатель  или гидромотор.



Основные характеристики поворотных приводов XZWD:

·  Одноосный и двухосный

·  Передаточные числа (редукторы) от 1:62  – 1:150

·  Индивидуальные модификации

·  Компактная конструкция

·  Простота установки и обслуживания

·  Высокая точность с малым люфтом (зазор между сопряженными зубьями)

·  Фланцы подключения двигателя с обеих сторон червячного редуктора

·  Долгий срок службы

·  герметизация, устойчивая к ультрафиолетовому излучению

·  Порошковое покрытие



XZWD производит  компактные поворотные приводы, которые признаны и ценятся в различных секторах рынка по всему миру, например:
Автовышки и рабочие платформы,

системы слежения за солнцем (PV, CPV и CSP),

Ветряные турбины,

сельскохозяйственная и лесохозяйственная техника,

морские (судовые) краны,

морские платформы,

малые и средние краны,

автокраны,

ассенизаторы и др.



В настоящее время XZWD имеет 109 единиц производственного оборудования с годовой производительностью опорно-поворотных устройств 40000 штук в год.



В 2022 году на новом заводе будет установлено 167 единиц производственного оборудования с годовой производительностью опорно-поворотных устройств 70000 штук в год.

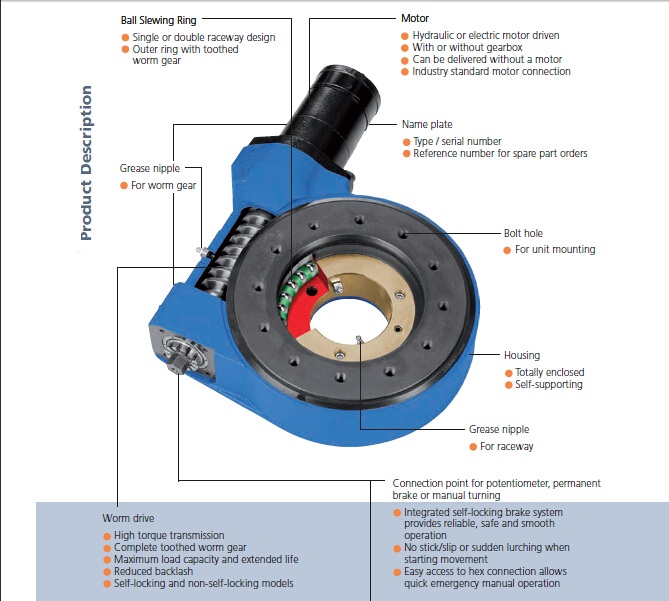

Компактный поворотный привод

Поворотный привод серии SE Размеры и рабочие параметры:

  Чтобы получить чертеж (pdf), нажмите «Модель».

Модель

Внешние размеры

Установочные размеры

Монтажные отверстия Дата

Pdf.формат

L1

L2

L3

Н1

Н2

Д1

Д2

Д3

Д4

Д5

Д6

n1

М1

Т1

Т2

п2

М2

Т3

Т4


мм

Внутреннее кольцо

Внешнее кольцо

SE3-62-H-16R

190

157

80

94.5

97.5

126

100

нет

нет

100

115

6

М10

17

32

6

М10

17

нет

SE5-62-H-16R

228

173

100.1

107.5

119

140

100

нет

нет

128

146

6

М10

18

33

6

М10

20

нет

SE7-73-H-16R

295

185

132.7

76.5

80.8

145

120.6

98

163

203.2

237.5

10

М12

25

45

8

М12

25

42.4

SE9-61-H-25R

408

314

174.2

102

108

204

175

145

222.5

270

316

15

М16

30

65

16

М16

30

53

SE12-78-H-25R

498

324

220

106

110.5

289

259

229

308.5

358

402

19

М16

30

69.4

18

М16

30

51

СЭ14-85-Х-25Р

533

330

237.6

106

110

325

295

265

342.5

390

435.5

23

М16

30

69

18

М16

30

51

СЭ17-102-Х-25Р

578

378

282.55

121

126

406

365.1

324

425

479.4

522

20

М16

32

79

20

М16

32

55

СЭ21-125-Х-25Р

737

462

339.1

133

136.5

533

466.7

431.8

525.5

584.2

618

35

М20

40

91

36

М20

40

нет

СЭ25-150-Х-25Р

863

462

401.8

133

130

628

565

512

620

675

744

35

М20

40

87

36

М20

40

нет

Модель

Номинальный выходной крутящий момент
кН.м

Опрокидывающий момент
кН.м

Осевая нагрузка
кН

Радиальная нагрузка
кН

удерживающий крутящий момент
кН.м

Передаточное число

Точность отслеживания

Самоблокирующиеся шестерни

Масса
кг

SE3

0.4

1.1

30

16.6

2

62:1

≤0,200

Да

12 кг

SE5

0.6

3

45

22

5.5

62:1

≤0,200

Да

20 кг

SE7

1.5

13.5

133

53

10.4

73:1

≤0,200

Да

23 кг

SE9

6.5

33.9

338

135

38.7

61:1

≤0,200

Да

49 кг

SE12

7.5

54.3

475

190

43

78:1

≤0,200

Да

61 кг

SE14

8

67.8

555

222

48

85:1

≤0,200

Да

64 кг

SE17

10

135.6

976

390

72.3

102:1

≤0,150

Да

105 кг

SE21

15

203

1598

640

105.8

125:1

≤0,150

Да

149 кг

SE25

18

271

2360

945

158.3

150:1

≤0,150

Да

204 кг


Чтобы получить чертеж (pdf), нажмите «Модель».

Модель

Внешние размеры

Установочные размеры

Данные монтажного отверстия

Pdf.формат

L1

L2

L3

Н2

Д0

Д2

Д3

Д4

Д5

n1

М1

Т1

Т2

п2

М2

Т3


мм

Внутреннее кольцо

Внешнее кольцо

ВЕА9

424

330

180

108

360

175

146

222.5

270

15

М16

30

62

16

М16

30

ВЕА12

509

370

222.5

108

445

259

229

310

358

19

М16

30

62

18

М16

30

ВЕА14

544

380

240

108

480

295

265

342

390

23

М16

30

56

18

М16

30

ВЕА17

534

405

285

108

570

365.1

332

430

479.4

20

М16

32

62

20

М16

32

ВЕА21

762

483

350

130

693

466.7

425

540

574.2

35

М20

40

70

36

М20

40

ВЕА25

861

513

399

130

793

565

525

630

675

35

М20

40

70

36

М20

40


Модель

Номинальный крутящий момент

кН.м

Опрокидывающий момент

кН.м

Статическая осевая нагрузка

кН

Статическая радиальная нагрузка

кН

Динамическая осевая нагрузка

кН

56Динамическая радиальная нагрузка

кН

удерживающий крутящий момент

кН.м

Шестерня Радио

Выходная скорость

об/мин

Самоблокирующиеся шестерни

Масса

кг

ВЕА9

8

33.9

550

205

130

110

38.7

62:1

3

Да

53 кг

ВЕА12

9.5

54.3

725

270

180

140

43

79:1

3

Да

66,8 кг

ВЕА14

10.8

67.8

920

343

220

190

48

86:1

3

Да

75 кг

ВЕА17

12.96

135.6

1110

414

268

220

72.3

104:1

2

Да

96 кг

ВЕА21

28.7

203

1595

596

340

270

105.8

90:1

1.5

Да

172 кг

ВЕА25

34.2

310

1850

690

440

320

158.3

104:1

1.5

Да

202 кг



--Клиент может  выбрать двигатель  в соответствии с нашим уже разработанным размером соединения поворотного привода.

--Мы можем  настроить размер соединения  в соответствии с размером подключения двигателя заказчика.

-- Мы можем помочь обеспечить все части с  Гидравлический двигатель, двигатель постоянного тока


Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами.
