Серия SE Поворотный привод в закрытом корпусе SE17 с гидравлическим двигателем

штат:
Количество:

 поворот  водить машину  является  a  коробка передач  что  может  безопасно  держать  радиальный  и  осевой  нагрузки,  как  хорошо  как  передавать  a  крутящий момент  за  вращающийся.    rotation  может  быть  в  a  не замужем  ось,  или же  в  несколько  оси

все вместе.  Поворот  диски  находятся  сделанный  к  производство  передача,  подшипники,  морские котики,  Корпус,  двигатель  и  Другие  вспомогательный  составные части  и  сборка  их  в  a  законченный  коробка передач.


Вступление:

Используя поворотный подшипник в качестве основного компонента, поворотный привод может одновременно воспринимать осевую силу, радиальную силу и опрокидывающий момент.Поворотный привод широко применяется в модульных прицепах, всех типах кранов, подъемных рабочих платформах, системах слежения за солнечными батареями и ветроэнергетических установках.

Электрические и планетарные редукторы могут быть разработаны в соответствии с требованиями заказчика.Преимущество поворотного привода заключается в экономии места на объектах, максимальной грузоподъемности при компактной конструкции, длительном сроке службы и снижении затрат на техническое обслуживание.

Глоссарий

1) Опрокидывающий момент Крутящий момент: Крутящий момент представляет собой произведение нагрузки на расстояние между положением нагрузки и центром опорно-поворотного подшипника.Если крутящий момент, создаваемый нагрузкой и расстоянием, превышает номинальный крутящий момент опрокидывающего момента, поворотный привод перевернется.

2) Радиальная нагрузка: нагрузка вертикально к оси поворотного подшипника

3) Осевая нагрузка: нагрузка параллельна оси поворотного подшипника

4) Удерживающий крутящий момент: это обратный крутящий момент.Когда привод вращается в обратном направлении и детали не повреждены,

5) Достигаемый максимальный крутящий момент называется удерживающим крутящим моментом.

6) Самоблокирующийся: только под нагрузкой поворотный привод не может вращаться в обратном направлении и поэтому называется самоблокирующимся.


--Клиент может выбрать двигатель в соответствии с нашими уже разработанными размерами подключения поворотного привода.

-- Мы можем спроектировать соединительную структуру в соответствии с размерами подключения двигателя заказчика.

-- Мы можем помочь предоставить целые детали с гидравлическим двигателем, двигателем постоянного тока, двигателем переменного тока, шаговым двигателем или серводвигателем.

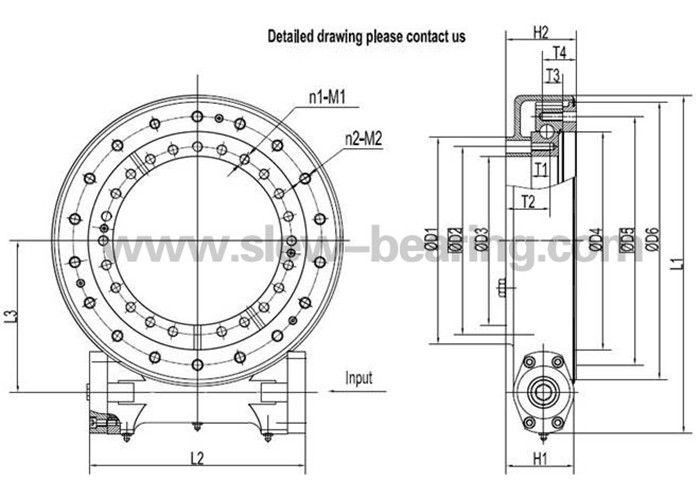

Чтобы получить чертеж (pdf), нажмите «Модель».

Модель

Внешние размеры

Установочные размеры

Монтажные отверстия Дата

Pdf.формат

L1

L2

L3

H1

Н2

Д1

Д2

Д3

Д4

Д5

Д6

n1

М1

Т1

Т2

п2

М2

Т3

Т4


мм

Внутреннее кольцо

Внешнее кольцо

SE3-62-H-16R

190

157

80

94.5

97.5

126

100

нет

нет

100

115

6

М10

17

32

6

М10

17

нет

SE5-62-H-16R

228

173

100.1

107.5

119

140

100

нет

нет

128

146

6

М10

18

33

6

М10

20

нет

SE7-73-H-16R

295

185

132.7

76.5

80.8

145

120.6

98

163

203.2

237.5

10

М12

25

45

8

М12

25

42.4

SE9-61-H-25R

408

314

174.2

102

108

204

175

145

222.5

270

316

15

М16

30

65

16

М16

30

53

SE12-78-H-25R

498

324

220

106

110.5

289

259

229

308.5

358

402

19

М16

30

69.4

18

М16

30

51

СЭ14-85-Х-25Р

533

330

237.6

106

110

325

295

265

342.5

390

435.5

23

М16

30

69

18

М16

30

51

СЭ17-102-Х-25Р

578

378

282.55

121

126

406

365.1

324

425

479.4

522

20

М16

32

79

20

М16

32

55

СЭ21-125-Х-25Р

737

462

339.1

133

136.5

533

466.7

431.8

525.5

584.2

618

35

М20

40

91

36

М20

40

нет

СЭ25-150-Х-25Р

863

462

401.8

133

130

628

565

512

620

675

744

35

М20

40

87

36

М20

40

нет

Модель

Номинальный выходной крутящий момент
кН.м

Опрокидывающий момент
кН.м

Осевая нагрузка
кН

Радиальная нагрузка
кН

удерживающий крутящий момент
кН.м

Передаточное число

Точность отслеживания

Самоблокирующиеся шестерни

Масса
кг

SE3

0.4

1.1

30

16.6

2

62:1

≤0,200

Да

12 кг

SE5

0.6

3

45

22

5.5

62:1

≤0,200

Да

20 кг

SE7

1.5

13.5

133

53

10.4

73:1

≤0,200

Да

23 кг

SE9

6.5

33.9

338

135

38.7

61:1

≤0,200

Да

49 кг

SE12

7.5

54.3

475

190

43

78:1

≤0,200

Да

61 кг

SE14

8

67.8

555

222

48

85:1

≤0,200

Да

64 кг

SE17

10

135.6

976

390

72.3

102:1

≤0,150

Да

105 кг

SE21

15

203

1598

640

105.8

125:1

≤0,150

Да

149 кг

SE25

18

271

2360

945

158.3

150:1

≤0,150

Да

204 кг

Поворотный привод с закрытым корпусом, поворотный привод в основном применяются в относительно высоких условиях для высоких требований к защите от пыли, дождя и коррозии.Класс точности IP65.
