XZWD
A поворотный подшипник или же поворотное кольцо вращательный подшипник качения или же подшипник скольжения который обычно поддерживает тяжелую, но медленно вращающуюся или медленно колеблющуюся нагрузку, часто горизонтальную платформу, такую как обычная кран, а дворник на качелях, или обращенная к ветру платформа горизонтальной оси ветряная мельница.(«Убить» означает повернуться, не меняя места.)
По сравнению с другими подшипниками качения поворотные подшипники имеют тонкое сечение и часто изготавливаются диаметром в метр и более;поворотные подшипники на Фолкеркское колесо имеют диаметр 4 метра и подходят к оси длиной 3,5 метра.Поворотные подшипники напоминают увеличенные подшипники рулевой поверхности самолета.
В поворотных подшипниках часто используются два ряда тел качения.Часто используют три гонка элементы, такие как внутреннее кольцо и две «половинки» внешнего кольца, которые скрепляются вместе в осевом направлении.
Опорно-поворотные подшипники часто изготавливаются с зубьями шестерни, составляющими одно целое с внутренней или внешней обоймой, используемой для привода платформы относительно основания.

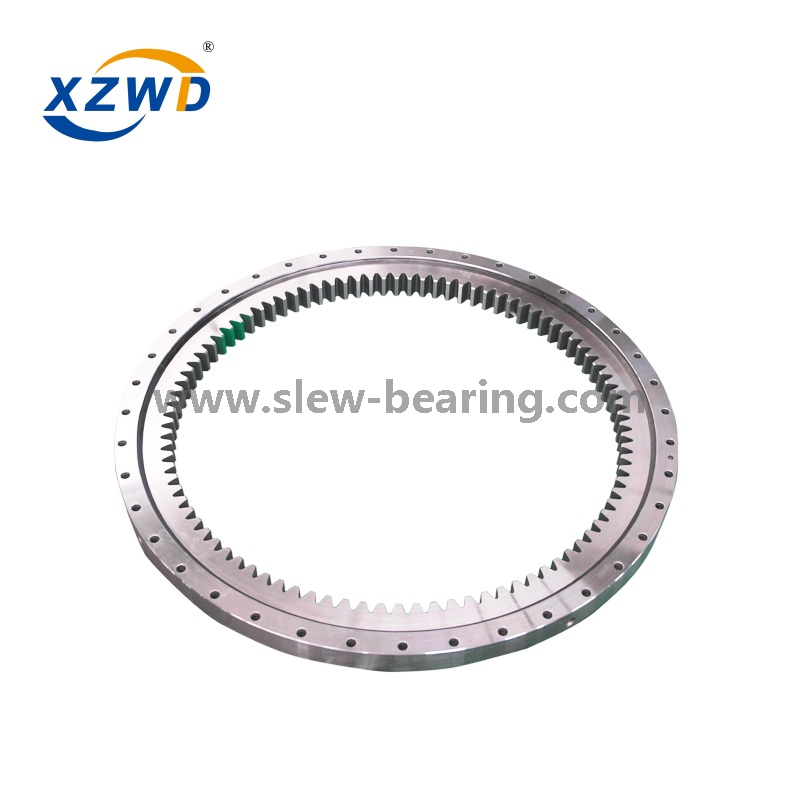

Поворотный подшипник тонкой секции, Поворотное кольцо имеет ту же структуру, что и обычные поворотный подшипник, но вес легкий и гибко вращается
Название:WD-061
Вес/кг: 31-91
Сильные стороны: расположение масляного ниппеля может быть изменено в соответствии с приложением пользователя.
Применение:
1. пищевая техника,
2.консервное оборудование
3. Экологическая техника и т. Д.
Данные шестерни:
-0,8—-0,5. 'Км' - дополнительное сокращение;м: модуль;z: количество зубов
Чтобы получить чертеж (pdf), нажмите «Модель».
Модель Pdf.формат | Вес (кг | Структурный размер (мм) | Данные о снаряжении | Передаточное усилие (кН) | Клиренс (мм) | |||||||||||
Д3 | d1 | H1 | Н2 | Ху | Хо | d | m | z | км | b | Позволил | Максимум | Осевой | Радиальный | ||
WD-061.20.0414.pdf. | 31 | 412.5 | 416 | 46 | 46 | 10.5 | 10.5 | 495 | 5 | 99 | -0.5 | 45.5 | 11.75 | 23.5 | ≤0,28 | ≤0,24 |
WD-061.20.0544.pdf | 43 | 542.5 | 546 | 46 | 46 | 10.5 | 10.5 | 630 | 6 | 105 | -0.6 | 45.5 | 14.2 | 28.4 | ≤0,30 | ≤0,26 |
WD-061.20.0644.pdf | 52 | 642.5 | 646 | 46 | 46 | 10.5 | 10.5 | 732 | 6 | 122 | -0.6 | 45.5 | 14.2 | 28.4 | ≤0,30 | ≤0,26 |
WD-061.20.0744.pdf | 59 | 742.5 | 746 | 46 | 46 | 10.5 | 10.5 | 828 | 6 | 138 | -0.6 | 45.5 | 14.2 | 28.4 | ≤0,30 | ≤0,26 |
WD-061.20.0844.pdf | 71 | 842.5 | 846 | 46 | 46 | 10.5 | 10.5 | 936 | 8 | 117 | -0.8 | 45.5 | 18.93 | 37.86 | ≤0,30 | ≤0,26 |
WD-061.20.0944.pdf | 77 | 942.5 | 946 | 46 | 46 | 10.5 | 10.5 | 1032 | 8 | 129 | -0.8 | 45.5 | 18.93 | 37.86 | ≤0,30 | ≤0,26 |
WD-061.20.1094.pdf | 91 | 1093 | 1095 | 46 | 46 | 10.5 | 10.5 | 1184 | 8 | 148 | -0.8 | 45.5 | 18.93 | 37.86 | ≤0,30 | ≤0,26 |
Модель | Размеры (мм) | Монтажный размер (мм) | |||||||
D | де | H | Д1 | Д2 | n | Φ | M | t | |
ВД-061.20.0414 | 504 | 342 | 56 | 455 | 368 | 20/24 | 13.5 | 12 | 20 |
ВД-061.20.0544 | 641 | 472 | 56 | 585 | 498 | 28/32 | 13.5 | 12 | 20 |
ВД-061.20.0644 | 743 | 572 | 56 | 685 | 598 | 32/36 | 13.5 | 12 | 20 |
ВД-061.20.0744 | 839 | 672 | 56 | 785 | 698 | 36/40 | 13.5 | 12 | 20 |
ВД-061.20.0844 | 950 | 772 | 56 | 885 | 798 | 36/40 | 13.5 | 12 | 20 |
ВД-061.20.0944 | 1046 | 872 | 56 | 985 | 898 | 40/44 | 13.5 | 12 | 20 |
ВД-061.20.1094 | 1198 | 1022 | 56 | 1135 | 1048 | 44/48 | 13.5 | 12 | 20 |
Примечание:
1. N1 – количество смазочных отверстий.Масляный стакан M8×1JB/T7940.1~JB/T7940.
2. Расположение масляного ниппеля может быть изменено в соответствии с приложением пользователя.
3. 'Км' - дополнительное сокращение;м: модуль;z: количество зубов
4. Для получения информации о грузоподъемности загрузите наш каталог опорно-поворотных устройств.
