штат: | |
---|---|
Количество: | |
011.40.1120
XZWD
8482800000

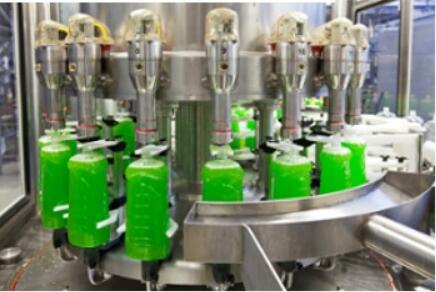

Больше поворот подшипники обычно требуются в оборудовании для розлива и розлива. поворот несущий мощность необходима для обеспечения безопасного поворот несущий поддержка разливочных машин, звездообразных конвейеров или бутыломоечных машин. Эти влажные, суровые условия эксплуатации требуют высокой надежности. поворот подшипники.Мы предложения четырехточечный контакт поворот подшипники, поперечный ролик поворот подшипники (тяжелая или легкая серия), внутренняя или внешняя механизмгерметичные или негерметичные, диаметром до 4 м.
Чтобы получить чертеж (pdf), нажмите «Модель».
Нет | Внешняя передача | Размеры (мм) | Монтажные размеры (мм) | Структурный размер (мм) | Данные о передаче | Передаточное усилие 10^4 кН | масса кг | ||||||||||||||||
D | d | H | Д1 | Д2 | n | Φ | дм | L | n1 | Д3 | d1 | Н1 | h | b | x | M | Де | z | N | T | |||
1 | 011.20.200. | 280 | 120 | 60 | 248 | 152 | 12 | 16 | М14 | 28 | 2 | 201 | 199 | 50 | 10 | 40 | 0 | 3 | 300 | 98 | 1.5 | 2.1 | 24 |
2 | 011.20.224. | 304 | 144 | 60 | 272 | 176 | 12 | 16 | М14 | 28 | 2 | 225 | 223 | 50 | 10 | 40 | 0 | 3 | 321 | 105 | 1.5 | 2.1 | 25 |
3 | 011.20.250. | 330 | 170 | 60 | 298 | 202 | 18 | 16 | М14 | 28 | 2 | 251 | 249 | 50 | 10 | 40 | 0 | 4 | 352 | 86 | 2.1 | 2.8 | 30 |
4 | 011.20.280. | 360 | 200 | 60 | 328 | 232 | 18 | 16 | М14 | 28 | 2 | 281 | 279 | 50 | 10 | 40 | 0 | 4 | 384 | 94 | 1.5 | 2.8 | 34 |
5 | 011.25.315. | 408 | 222 | 70 | 372 | 258 | 20 | 18 | М16 | 32 | 2 | 316 | 314 | 60 | 10 | 50 | 0 | 5 | 435 | 85 | 2.9 | 4.4 | 52 |
6 | 011.25.355. | 448 | 262 | 70 | 412 | 298 | 20 | 18 | М16 | 32 | 2 | 356 | 354 | 60 | 10 | 50 | 0 | 5 | 475 | 93 | 2.9 | 4.4 | 59 |
7 | 011.25.400. | 493 | 307 | 70 | 457 | 343 | 20 | 18 | М16 | 32 | 2 | 401 | 399 | 60 | 10 | 50 | 0 | 6 | 528 | 86 | 3.5 | 5.3 | 69 |
8 | 011.25.450. | 543 | 357 | 70 | 507 | 393 | 20 | 18 | М16 | 32 | 2 | 451 | 449 | 60 | 10 | 50 | 0 | 6 | 576 | 94 | 3.5 | 5.3 | 76 |
9 | 011.30.500. | 602 | 398 | 80 | 566 | 434 | 20 | 18 | М16 | 32 | 4 | 501 | 499 498 | 70 | 10 | 60 | 0.5 | 5 | 629 | 123 | 3.7 | 5.2 | 85 |
012.25/30.500 | 6 | 628.8 | 102 | 4.5 | 6.2 | ||||||||||||||||||
10 | 011.30.560. | 662 | 458 | 80 | 626 | 494 | 20 | 18 | М16 | 32 | 4 | 561 | 559 558 | 70 | 10 | 60 | 0.5 | 5 | 689 | 135 | 3.7 | 5.2 | 95 |
012.25/30.560 | 6 | 688.8 | 112 | 4.5 | 6.2 | ||||||||||||||||||
11 | 011.30.630. | 732 | 528 | 80 | 696 | 564 | 24 | 18 | М16 | 32 | 4 | 631 | 629 628 | 70 | 10 | 60 | 0.5 | 6 | 772.8 | 126 | 4.5 | 6.2 | 110 |
012.25/30.630 | 8 | 774.4 | 94 | 6 | 8,3/8,2 | ||||||||||||||||||
12 | 011.30.710. | 812 | 608 | 80 | 776 | 644 | 24 | 18 | М16 | 32 | 4 | 711 | 709 708 | 70 | 10 | 60 | 0.5 | 6 | 850.8 | 139 | 4.5 | 6.2 | 120 |
012.25/30.710 | 8 | 854.4 | 104 | 6 | 8,9/8,3 | ||||||||||||||||||
13 | 011.40.800. | 922 | 678 | 100 | 878 | 722 | 30 | 22 | М20 | 40 | 6 | 801 | 798 | 90 | 10 | 80 | 0.5 | 8 | 966.4 | 118 | 8 | 11.1 | 220 |
012.30/40.800 | 10 | 968 | 94 | 10 | 14.1/14 | ||||||||||||||||||
14 | 011.40.900. | 1022 | 778 | 100 | 978 | 822 | 30 | 22 | М20 | 40 | 6 | 901 | 898 | 90 | 10 | 80 | 0.5 | 8 | 1062.4 | 130 | 8 | 11.1 | 240 |
012.30/40.900 | 10 | 1068 | 104 | 10 | 14 | ||||||||||||||||||
15 | 011.40.1000 | 1122 | 878 | 100 | 1078 | 922 | 36 | 22 | М20 | 40 | 6 | 1001 | 998 | 90 | 10 | 80 | 0.5 | 10 | 1188 | 116 | 10 | 14 | 270 |
012.30/40.1000 | 12 | 1185.6 | 96 | 12 | 16.7 | ||||||||||||||||||
16 | 011.40.1120 | 1242 | 998 | 100 | 1198 | 1042 | 36 | 22 | М20 | 40 | 6 | 1121 | 1118 | 90 | 10 | 80 | 0.5 | 10 | 1298 | 127 | 10 | 14 | 300 |
012.30/40.1120 | 12 | 1305.6 | 106 | 12 | 16.7 | ||||||||||||||||||
17 | 011.45.1250 | 1390 | 1110 | 110 | 1337 | 1163 | 40 | 26 | М24 | 48 | 5 | 1252 | 1248 | 100 | 10 | 90 | 0.5 | 12 | 1449.6 | 118 | 13.5 | 18.8 | 420 |
012.35/45.1250 | 14 | 1453.2 | 101 | 15.8 | 21.9 | ||||||||||||||||||
18 | 011.45.1400 | 1540 | 1260 | 110 | 1487 | 1313 | 40 | 26 | М24 | 48 | 5 | 1402 | 1398 | 100 | 10 | 90 | 0.5 | 12 | 1605.6 | 131 | 13.5 | 18.8 | 480 |
012.35/45.1400 | 14 | 1607.2 | 112 | 15.5 | 21.9 | ||||||||||||||||||
19 | 011.45.1600 | 1740 | 1460 | 110 | 1687 | 1513 | 45 | 26 | М24 | 48 | 5 | 1602 | 1598 | 100 | 10 | 90 | 0.5 | 14 | 1817.2 | 127 | 15.8 | 21.9 | 550 |
012.35/45.1600 | 16 | 1820.8 | 111 | 18.1 | 25 | ||||||||||||||||||
20 | 011.45.1800 | 1940 | 1660 | 110 | 1887 | 1713 | 45 | 26 | М24 | 48 | 5 | 1801 1802 | 1798 | 100 | 10 | 90 | 0.5 | 14 | 2013.2 | 141 | 15.8 | 21.9 | 610 |
012.35/45.1800 | 16 | 2012.8 | 123 | 18.1 | 25 | ||||||||||||||||||
21 | 011.40/60.2000 | 2178 | 1825 | 144 | 2110 | 1891 | 48 | 33 | М30 | 60 | 8 | 2001 2002 | 1998 | 132 | 12 | 120 | 0.5 | 16 | 2268.8 | 139 | 24.1 | 33.3 | 1100 |
012.40/60.2000 | 18 | 2264.4 | 123 | 27.1 | 37.5 | ||||||||||||||||||
22 | 011.40/60.2240 | 2418 | 2065 | 144 | 2350 | 2131 | 48 | 33 | М30 | 60 | 8 | 2241 2242 | 2238 | 132 | 12 | 120 | 0.5 | 16 | 2492.8 | 153 | 24.1 | 33.3 | 1250 |
012.40/60.2240 | 18 | 2498.4 | 136 | 27.1 | 37.5 | ||||||||||||||||||
23 | 011.40/60.2500 | 2678 | 2325 | 144 | 2610 | 2391 | 56 | 33 | М30 | 60 | 8 | 2501 2502 | 2498 | 132 | 12 | 120 | 0.5 | 18 | 2768.4 | 151 | 27.1 | 37.5 | 1400 |
012.40/60.2500 | 20 | 2776 | 136 | 30.1 | 41.8 | ||||||||||||||||||
24 | 011.40/60.2800 | 2978 | 2625 | 144 | 2910 | 2691 | 56 | 33 | М30 | 60 | 8 | 2802 | 2798 | 132 | 12 | 120 | 0.5 | 18 | 3074.4 | 168 | 27.1 | 37.5 | 1600 |
012.40/60.2800 | 20 | 3076 | 151 | 30.1 | 41.8 | ||||||||||||||||||
25 | 011.50/75.3150 | 3376 | 2922 | 174 | 3286 | 3014 | 56 | 45 | М42 | 84 | 8 | 3152 | 3147 | 162 | 12 | 150 | |||||||
Больше поворот подшипники обычно требуются в оборудовании для розлива и розлива. поворот несущий мощность необходима для обеспечения безопасного поворот несущий поддержка разливочных машин, звездообразных конвейеров или бутыломоечных машин. Эти влажные, суровые условия эксплуатации требуют высокой надежности. поворот подшипники.Мы предложения четырехточечный контакт поворот подшипники, поперечный ролик поворот подшипники (тяжелая или легкая серия), внутренняя или внешняя механизмгерметичные или негерметичные, диаметром до 4 м.
Чтобы получить чертеж (pdf), нажмите «Модель».
Нет | Внешняя передача | Размеры (мм) | Монтажные размеры (мм) | Структурный размер (мм) | Данные о передаче | Передаточное усилие 10^4 кН | масса кг | ||||||||||||||||
D | d | H | Д1 | Д2 | n | Φ | дм | L | n1 | Д3 | d1 | Н1 | h | b | x | M | Де | z | N | T | |||
1 | 011.20.200. | 280 | 120 | 60 | 248 | 152 | 12 | 16 | М14 | 28 | 2 | 201 | 199 | 50 | 10 | 40 | 0 | 3 | 300 | 98 | 1.5 | 2.1 | 24 |
2 | 011.20.224. | 304 | 144 | 60 | 272 | 176 | 12 | 16 | М14 | 28 | 2 | 225 | 223 | 50 | 10 | 40 | 0 | 3 | 321 | 105 | 1.5 | 2.1 | 25 |
3 | 011.20.250. | 330 | 170 | 60 | 298 | 202 | 18 | 16 | М14 | 28 | 2 | 251 | 249 | 50 | 10 | 40 | 0 | 4 | 352 | 86 | 2.1 | 2.8 | 30 |
4 | 011.20.280. | 360 | 200 | 60 | 328 | 232 | 18 | 16 | М14 | 28 | 2 | 281 | 279 | 50 | 10 | 40 | 0 | 4 | 384 | 94 | 1.5 | 2.8 | 34 |
5 | 011.25.315. | 408 | 222 | 70 | 372 | 258 | 20 | 18 | М16 | 32 | 2 | 316 | 314 | 60 | 10 | 50 | 0 | 5 | 435 | 85 | 2.9 | 4.4 | 52 |
6 | 011.25.355. | 448 | 262 | 70 | 412 | 298 | 20 | 18 | М16 | 32 | 2 | 356 | 354 | 60 | 10 | 50 | 0 | 5 | 475 | 93 | 2.9 | 4.4 | 59 |
7 | 011.25.400. | 493 | 307 | 70 | 457 | 343 | 20 | 18 | М16 | 32 | 2 | 401 | 399 | 60 | 10 | 50 | 0 | 6 | 528 | 86 | 3.5 | 5.3 | 69 |
8 | 011.25.450. | 543 | 357 | 70 | 507 | 393 | 20 | 18 | М16 | 32 | 2 | 451 | 449 | 60 | 10 | 50 | 0 | 6 | 576 | 94 | 3.5 | 5.3 | 76 |
9 | 011.30.500. | 602 | 398 | 80 | 566 | 434 | 20 | 18 | М16 | 32 | 4 | 501 | 499 498 | 70 | 10 | 60 | 0.5 | 5 | 629 | 123 | 3.7 | 5.2 | 85 |
012.25/30.500 | 6 | 628.8 | 102 | 4.5 | 6.2 | ||||||||||||||||||
10 | 011.30.560. | 662 | 458 | 80 | 626 | 494 | 20 | 18 | М16 | 32 | 4 | 561 | 559 558 | 70 | 10 | 60 | 0.5 | 5 | 689 | 135 | 3.7 | 5.2 | 95 |
012.25/30.560 | 6 | 688.8 | 112 | 4.5 | 6.2 | ||||||||||||||||||
11 | 011.30.630. | 732 | 528 | 80 | 696 | 564 | 24 | 18 | М16 | 32 | 4 | 631 | 629 628 | 70 | 10 | 60 | 0.5 | 6 | 772.8 | 126 | 4.5 | 6.2 | 110 |
012.25/30.630 | 8 | 774.4 | 94 | 6 | 8,3/8,2 | ||||||||||||||||||
12 | 011.30.710. | 812 | 608 | 80 | 776 | 644 | 24 | 18 | М16 | 32 | 4 | 711 | 709 708 | 70 | 10 | 60 | 0.5 | 6 | 850.8 | 139 | 4.5 | 6.2 | 120 |
012.25/30.710 | 8 | 854.4 | 104 | 6 | 8,9/8,3 | ||||||||||||||||||
13 | 011.40.800. | 922 | 678 | 100 | 878 | 722 | 30 | 22 | М20 | 40 | 6 | 801 | 798 | 90 | 10 | 80 | 0.5 | 8 | 966.4 | 118 | 8 | 11.1 | 220 |
012.30/40.800 | 10 | 968 | 94 | 10 | 14.1/14 | ||||||||||||||||||
14 | 011.40.900. | 1022 | 778 | 100 | 978 | 822 | 30 | 22 | М20 | 40 | 6 | 901 | 898 | 90 | 10 | 80 | 0.5 | 8 | 1062.4 | 130 | 8 | 11.1 | 240 |
012.30/40.900 | 10 | 1068 | 104 | 10 | 14 | ||||||||||||||||||
15 | 011.40.1000 | 1122 | 878 | 100 | 1078 | 922 | 36 | 22 | М20 | 40 | 6 | 1001 | 998 | 90 | 10 | 80 | 0.5 | 10 | 1188 | 116 | 10 | 14 | 270 |
012.30/40.1000 | 12 | 1185.6 | 96 | 12 | 16.7 | ||||||||||||||||||
16 | 011.40.1120 | 1242 | 998 | 100 | 1198 | 1042 | 36 | 22 | М20 | 40 | 6 | 1121 | 1118 | 90 | 10 | 80 | 0.5 | 10 | 1298 | 127 | 10 | 14 | 300 |
012.30/40.1120 | 12 | 1305.6 | 106 | 12 | 16.7 | ||||||||||||||||||
17 | 011.45.1250 | 1390 | 1110 | 110 | 1337 | 1163 | 40 | 26 | М24 | 48 | 5 | 1252 | 1248 | 100 | 10 | 90 | 0.5 | 12 | 1449.6 | 118 | 13.5 | 18.8 | 420 |
012.35/45.1250 | 14 | 1453.2 | 101 | 15.8 | 21.9 | ||||||||||||||||||
18 | 011.45.1400 | 1540 | 1260 | 110 | 1487 | 1313 | 40 | 26 | М24 | 48 | 5 | 1402 | 1398 | 100 | 10 | 90 | 0.5 | 12 | 1605.6 | 131 | 13.5 | 18.8 | 480 |
012.35/45.1400 | 14 | 1607.2 | 112 | 15.5 | 21.9 | ||||||||||||||||||
19 | 011.45.1600 | 1740 | 1460 | 110 | 1687 | 1513 | 45 | 26 | М24 | 48 | 5 | 1602 | 1598 | 100 | 10 | 90 | 0.5 | 14 | 1817.2 | 127 | 15.8 | 21.9 | 550 |
012.35/45.1600 | 16 | 1820.8 | 111 | 18.1 | 25 | ||||||||||||||||||
20 | 011.45.1800 | 1940 | 1660 | 110 | 1887 | 1713 | 45 | 26 | М24 | 48 | 5 | 1801 1802 | 1798 | 100 | 10 | 90 | 0.5 | 14 | 2013.2 | 141 | 15.8 | 21.9 | 610 |
012.35/45.1800 | 16 | 2012.8 | 123 | 18.1 | 25 | ||||||||||||||||||
21 | 011.40/60.2000 | 2178 | 1825 | 144 | 2110 | 1891 | 48 | 33 | М30 | 60 | 8 | 2001 2002 | 1998 | 132 | 12 | 120 | 0.5 | 16 | 2268.8 | 139 | 24.1 | 33.3 | 1100 |
012.40/60.2000 | 18 | 2264.4 | 123 | 27.1 | 37.5 | ||||||||||||||||||
22 | 011.40/60.2240 | 2418 | 2065 | 144 | 2350 | 2131 | 48 | 33 | М30 | 60 | 8 | 2241 2242 | 2238 | 132 | 12 | 120 | 0.5 | 16 | 2492.8 | 153 | 24.1 | 33.3 | 1250 |
012.40/60.2240 | 18 | 2498.4 | 136 | 27.1 | 37.5 | ||||||||||||||||||
23 | 011.40/60.2500 | 2678 | 2325 | 144 | 2610 | 2391 | 56 | 33 | М30 | 60 | 8 | 2501 2502 | 2498 | 132 | 12 | 120 | 0.5 | 18 | 2768.4 | 151 | 27.1 | 37.5 | 1400 |
012.40/60.2500 | 20 | 2776 | 136 | 30.1 | 41.8 | ||||||||||||||||||
24 | 011.40/60.2800 | 2978 | 2625 | 144 | 2910 | 2691 | 56 | 33 | М30 | 60 | 8 | 2802 | 2798 | 132 | 12 | 120 | 0.5 | 18 | 3074.4 | 168 | 27.1 | 37.5 | 1600 |
012.40/60.2800 | 20 | 3076 | 151 | 30.1 | 41.8 | ||||||||||||||||||
25 | 011.50/75.3150 | 3376 | 2922 | 174 | 3286 | 3014 | 56 | 45 | М42 | 84 | 8 | 3152 | 3147 | 162 | 12 | 150 | |||||||
