штат: | |
---|---|
Количество: | |
011.30.500
XZWD
8482800000

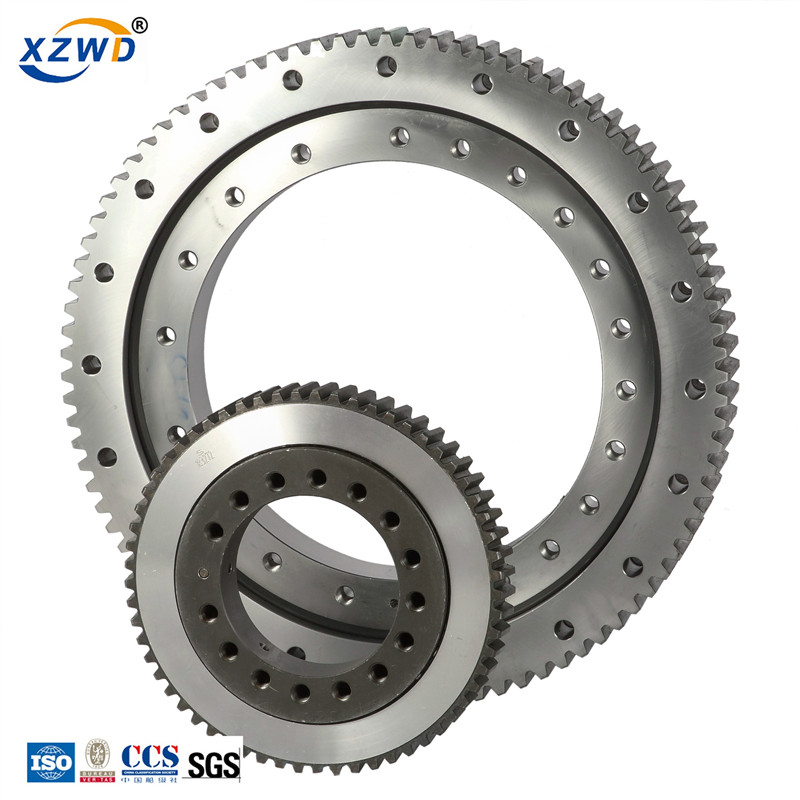

Однорядный поворотный подшипник с четырехточечным контактом обычно делает ненужным второй подшипник, что обеспечивает ряд очень важных преимуществ:
экономия места
экономия веса
экономия на издержках
жесткость и точность
более быстрая установка
меньше обслуживания
встроенные монтажные отверстия, шестерни и т. д.
Благодаря уникальной геометрии траектории шарика, обеспечивающей в два раза больше точек контакта, поворотный подшипник с четырехточечным контактом может выдерживать радиальные, осевые и моментные нагрузки по отдельности или в любой комбинации.Он имеет один ряд шариков с внутренней обоймой и внешней обоймой.Канавки шарика формируются из двух центров, радиус каждого из которых немного больше радиуса шарика.Углы контакта обычно составляют 35° от центральной радиальной линии, но могут варьироваться в зависимости от применения.
Чтобы получить чертеж (pdf), нажмите «Модель».
Нет | Внешняя передача | Размеры (мм) | Монтажные размеры (мм) | Структурный размер (мм) | Данные о передаче | Передаточное усилие 10^4 кН | масса кг | ||||||||||||||||
D | d | H | Д1 | Д2 | n | Φ | дм | L | n1 | Д3 | d1 | H1 | h | b | x | M | Де | z | N | T | |||
1 | 011.20.200. | 280 | 120 | 60 | 248 | 152 | 12 | 16 | М14 | 28 | 2 | 201 | 199 | 50 | 10 | 40 | 0 | 3 | 300 | 98 | 1.5 | 2.1 | 24 |
2 | 011.20.224. | 304 | 144 | 60 | 272 | 176 | 12 | 16 | М14 | 28 | 2 | 225 | 223 | 50 | 10 | 40 | 0 | 3 | 321 | 105 | 1.5 | 2.1 | 25 |
3 | 011.20.250. | 330 | 170 | 60 | 298 | 202 | 18 | 16 | М14 | 28 | 2 | 251 | 249 | 50 | 10 | 40 | 0 | 4 | 352 | 86 | 2.1 | 2.8 | 30 |
4 | 011.20.280. | 360 | 200 | 60 | 328 | 232 | 18 | 16 | М14 | 28 | 2 | 281 | 279 | 50 | 10 | 40 | 0 | 4 | 384 | 94 | 1.5 | 2.8 | 34 |
5 | 011.25.315. | 408 | 222 | 70 | 372 | 258 | 20 | 18 | М16 | 32 | 2 | 316 | 314 | 60 | 10 | 50 | 0 | 5 | 435 | 85 | 2.9 | 4.4 | 52 |
6 | 011.25.355. | 448 | 262 | 70 | 412 | 298 | 20 | 18 | М16 | 32 | 2 | 356 | 354 | 60 | 10 | 50 | 0 | 5 | 475 | 93 | 2.9 | 4.4 | 59 |
7 | 011.25.400. | 493 | 307 | 70 | 457 | 343 | 20 | 18 | М16 | 32 | 2 | 401 | 399 | 60 | 10 | 50 | 0 | 6 | 528 | 86 | 3.5 | 5.3 | 69 |
8 | 011.25.450. | 543 | 357 | 70 | 507 | 393 | 20 | 18 | М16 | 32 | 2 | 451 | 449 | 60 | 10 | 50 | 0 | 6 | 576 | 94 | 3.5 | 5.3 | 76 |
9 | 011.30.500. | 602 | 398 | 80 | 566 | 434 | 20 | 18 | М16 | 32 | 4 | 501 | 499 498 | 70 | 10 | 60 | 0.5 | 5 | 629 | 123 | 3.7 | 5.2 | 85 |
012.25/30.500 | 6 | 628.8 | 102 | 4.5 | 6.2 | ||||||||||||||||||
10 | 011.30.560. | 662 | 458 | 80 | 626 | 494 | 20 | 18 | М16 | 32 | 4 | 561 | 559 558 | 70 | 10 | 60 | 0.5 | 5 | 689 | 135 | 3.7 | 5.2 | 95 |
012.25/30.560 | 6 | 688.8 | 112 | 4.5 | 6.2 | ||||||||||||||||||
11 | 011.30.630. | 732 | 528 | 80 | 696 | 564 | 24 | 18 | М16 | 32 | 4 | 631 | 629 628 | 70 | 10 | 60 | 0.5 | 6 | 772.8 | 126 | 4.5 | 6.2 | 110 |
012.25/30.630 | 8 | 774.4 | 94 | 6 | 8,3/8,2 | ||||||||||||||||||
12 | 011.30.710. | 812 | 608 | 80 | 776 | 644 | 24 | 18 | М16 | 32 | 4 | 711 | 709 708 | 70 | 10 | 60 | 0.5 | 6 | 850.8 | 139 | 4.5 | 6.2 | 120 |
012.25/30.710 | 8 | 854.4 | 104 | 6 | 8,9/8,3 | ||||||||||||||||||
13 | 011.40.800. | 922 | 678 | 100 | 878 | 722 | 30 | 22 | М20 | 40 | 6 | 801 | 798 | 90 | 10 | 80 | 0.5 | 8 | 966.4 | 118 | 8 | 11.1 | 220 |
012.30/40.800 | 10 | 968 | 94 | 10 | 14.1/14 | ||||||||||||||||||
14 | 011.40.900. | 1022 | 778 | 100 | 978 | 822 | 30 | 22 | М20 | 40 | 6 | 901 | 898 | 90 | 10 | 80 | 0.5 | 8 | 1062.4 | 130 | 8 | 11.1 | 240 |
012.30/40.900 | 10 | 1068 | 104 | 10 | 14 | ||||||||||||||||||
15 | 011.40.1000 | 1122 | 878 | 100 | 1078 | 922 | 36 | 22 | М20 | 40 | 6 | 1001 | 998 | 90 | 10 | 80 | 0.5 | 10 | 1188 | 116 | 10 | 14 | 270 |
012.30/40.1000 | 12 | 1185.6 | 96 | 12 | 16.7 | ||||||||||||||||||
16 | 011.40.1120 | 1242 | 998 | 100 | 1198 | 1042 | 36 | 22 | М20 | 40 | 6 | 1121 | 1118 | 90 | 10 | 80 | 0.5 | 10 | 1298 | 127 | 10 | 14 | 300 |
012.30/40.1120 | 12 | 1305.6 | 106 | 12 | 16.7 | ||||||||||||||||||
17 | 011.45.1250 | 1390 | 1110 | 110 | 1337 | 1163 | 40 | 26 | М24 | 48 | 5 | 1252 | 1248 | 100 | 10 | 90 | 0.5 | 12 | 1449.6 | 118 | 13.5 | 18.8 | 420 |
012.35/45.1250 | 14 | 1453.2 | 101 | 15.8 | 21.9 | ||||||||||||||||||
18 | 011.45.1400 | 1540 | 1260 | 110 | 1487 | 1313 | 40 | 26 | М24 | 48 | 5 | 1402 | 1398 | 100 | 10 | 90 | 0.5 | 12 | 1605.6 | 131 | 13.5 | 18.8 | 480 |
012.35/45.1400 | 14 | 1607.2 | 112 | 15.5 | 21.9 | ||||||||||||||||||
19 | 011.45.1600 | 1740 | 1460 | 110 | 1687 | 1513 | 45 | 26 | М24 | 48 | 5 | 1602 | 1598 | 100 | 10 | 90 | 0.5 | 14 | 1817.2 | 127 | 15.8 | 21.9 | 550 |
012.35/45.1600 | 16 | 1820.8 | 111 | 18.1 | 25 | ||||||||||||||||||
20 | 011.45.1800 | 1940 | 1660 | 110 | 1887 | 1713 | 45 | 26 | М24 | 48 | 5 | 1801 1802 | 1798 | 100 | 10 | 90 | 0.5 | 14 | 2013.2 | 141 | 15.8 | 21.9 | 610 |
012.35/45.1800 | 16 | 2012.8 | 123 | 18.1 | 25 | ||||||||||||||||||
21 | 011.40/60.2000 | 2178 | 1825 | 144 | 2110 | 1891 | 48 | 33 | М30 | 60 | 8 | 2001 2002 | 1998 | 132 | 12 | 120 | 0.5 | 16 | 2268.8 | 139 | 24.1 | 33.3 | 1100 |
012.40/60.2000 | 18 | 2264.4 | 123 | 27.1 | 37.5 | ||||||||||||||||||
22 | 011.40/60.2240 | 2418 | 2065 | 144 | 2350 | 2131 | 48 | 33 | М30 | 60 | 8 | 2241 2242 | 2238 | 132 | 12 | 120 | 0.5 | 16 | 2492.8 | 153 | 24.1 | 33.3 | 1250 |
012.40/60.2240 | 18 | 2498.4 | 136 | 27.1 | 37.5 | ||||||||||||||||||
23 | 011.40/60.2500 | 2678 | 2325 | 144 | 2610 | 2391 | 56 | 33 | М30 | 60 | 8 | 2501 2502 | 2498 | 132 | 12 | 120 | 0.5 | 18 | 2768.4 | 151 | 27.1 | 37.5 | 1400 |
012.40/60.2500 | 20 | 2776 | 136 | 30.1 | 41.8 | ||||||||||||||||||
24 | 011.40/60.2800 | 2978 | 2625 | 144 | 2910 | 2691 | 56 | 33 | М30 | 60 | 8 | 2802 | 2798 | 132 | 12 | 120 | 0.5 | 18 | 3074.4 | 168 | 27.1 | 37.5 | 1600 |
012.40/60.2800 | 20 | 3076 | 151 | 30.1 | 41.8 | ||||||||||||||||||
25 | 011.50/75.3150 | 3376 | 2922 | 174 | 3286 | 3014 | 56 | 45 | М42 | 84 | 8 | 3152 | 3147 | 162 | 12 | 150 | |||||||
Однорядный поворотный подшипник с четырехточечным контактом обычно делает ненужным второй подшипник, что обеспечивает ряд очень важных преимуществ:
экономия места
экономия веса
экономия на издержках
жесткость и точность
более быстрая установка
меньше обслуживания
встроенные монтажные отверстия, шестерни и т. д.
Благодаря уникальной геометрии траектории шарика, обеспечивающей в два раза больше точек контакта, поворотный подшипник с четырехточечным контактом может выдерживать радиальные, осевые и моментные нагрузки по отдельности или в любой комбинации.Он имеет один ряд шариков с внутренней обоймой и внешней обоймой.Канавки шарика формируются из двух центров, радиус каждого из которых немного больше радиуса шарика.Углы контакта обычно составляют 35° от центральной радиальной линии, но могут варьироваться в зависимости от применения.
Чтобы получить чертеж (pdf), нажмите «Модель».
Нет | Внешняя передача | Размеры (мм) | Монтажные размеры (мм) | Структурный размер (мм) | Данные о передаче | Передаточное усилие 10^4 кН | масса кг | ||||||||||||||||
D | d | H | Д1 | Д2 | n | Φ | дм | L | n1 | Д3 | d1 | H1 | h | b | x | M | Де | z | N | T | |||
1 | 011.20.200. | 280 | 120 | 60 | 248 | 152 | 12 | 16 | М14 | 28 | 2 | 201 | 199 | 50 | 10 | 40 | 0 | 3 | 300 | 98 | 1.5 | 2.1 | 24 |
2 | 011.20.224. | 304 | 144 | 60 | 272 | 176 | 12 | 16 | М14 | 28 | 2 | 225 | 223 | 50 | 10 | 40 | 0 | 3 | 321 | 105 | 1.5 | 2.1 | 25 |
3 | 011.20.250. | 330 | 170 | 60 | 298 | 202 | 18 | 16 | М14 | 28 | 2 | 251 | 249 | 50 | 10 | 40 | 0 | 4 | 352 | 86 | 2.1 | 2.8 | 30 |
4 | 011.20.280. | 360 | 200 | 60 | 328 | 232 | 18 | 16 | М14 | 28 | 2 | 281 | 279 | 50 | 10 | 40 | 0 | 4 | 384 | 94 | 1.5 | 2.8 | 34 |
5 | 011.25.315. | 408 | 222 | 70 | 372 | 258 | 20 | 18 | М16 | 32 | 2 | 316 | 314 | 60 | 10 | 50 | 0 | 5 | 435 | 85 | 2.9 | 4.4 | 52 |
6 | 011.25.355. | 448 | 262 | 70 | 412 | 298 | 20 | 18 | М16 | 32 | 2 | 356 | 354 | 60 | 10 | 50 | 0 | 5 | 475 | 93 | 2.9 | 4.4 | 59 |
7 | 011.25.400. | 493 | 307 | 70 | 457 | 343 | 20 | 18 | М16 | 32 | 2 | 401 | 399 | 60 | 10 | 50 | 0 | 6 | 528 | 86 | 3.5 | 5.3 | 69 |
8 | 011.25.450. | 543 | 357 | 70 | 507 | 393 | 20 | 18 | М16 | 32 | 2 | 451 | 449 | 60 | 10 | 50 | 0 | 6 | 576 | 94 | 3.5 | 5.3 | 76 |
9 | 011.30.500. | 602 | 398 | 80 | 566 | 434 | 20 | 18 | М16 | 32 | 4 | 501 | 499 498 | 70 | 10 | 60 | 0.5 | 5 | 629 | 123 | 3.7 | 5.2 | 85 |
012.25/30.500 | 6 | 628.8 | 102 | 4.5 | 6.2 | ||||||||||||||||||
10 | 011.30.560. | 662 | 458 | 80 | 626 | 494 | 20 | 18 | М16 | 32 | 4 | 561 | 559 558 | 70 | 10 | 60 | 0.5 | 5 | 689 | 135 | 3.7 | 5.2 | 95 |
012.25/30.560 | 6 | 688.8 | 112 | 4.5 | 6.2 | ||||||||||||||||||
11 | 011.30.630. | 732 | 528 | 80 | 696 | 564 | 24 | 18 | М16 | 32 | 4 | 631 | 629 628 | 70 | 10 | 60 | 0.5 | 6 | 772.8 | 126 | 4.5 | 6.2 | 110 |
012.25/30.630 | 8 | 774.4 | 94 | 6 | 8,3/8,2 | ||||||||||||||||||
12 | 011.30.710. | 812 | 608 | 80 | 776 | 644 | 24 | 18 | М16 | 32 | 4 | 711 | 709 708 | 70 | 10 | 60 | 0.5 | 6 | 850.8 | 139 | 4.5 | 6.2 | 120 |
012.25/30.710 | 8 | 854.4 | 104 | 6 | 8,9/8,3 | ||||||||||||||||||
13 | 011.40.800. | 922 | 678 | 100 | 878 | 722 | 30 | 22 | М20 | 40 | 6 | 801 | 798 | 90 | 10 | 80 | 0.5 | 8 | 966.4 | 118 | 8 | 11.1 | 220 |
012.30/40.800 | 10 | 968 | 94 | 10 | 14.1/14 | ||||||||||||||||||
14 | 011.40.900. | 1022 | 778 | 100 | 978 | 822 | 30 | 22 | М20 | 40 | 6 | 901 | 898 | 90 | 10 | 80 | 0.5 | 8 | 1062.4 | 130 | 8 | 11.1 | 240 |
012.30/40.900 | 10 | 1068 | 104 | 10 | 14 | ||||||||||||||||||
15 | 011.40.1000 | 1122 | 878 | 100 | 1078 | 922 | 36 | 22 | М20 | 40 | 6 | 1001 | 998 | 90 | 10 | 80 | 0.5 | 10 | 1188 | 116 | 10 | 14 | 270 |
012.30/40.1000 | 12 | 1185.6 | 96 | 12 | 16.7 | ||||||||||||||||||
16 | 011.40.1120 | 1242 | 998 | 100 | 1198 | 1042 | 36 | 22 | М20 | 40 | 6 | 1121 | 1118 | 90 | 10 | 80 | 0.5 | 10 | 1298 | 127 | 10 | 14 | 300 |
012.30/40.1120 | 12 | 1305.6 | 106 | 12 | 16.7 | ||||||||||||||||||
17 | 011.45.1250 | 1390 | 1110 | 110 | 1337 | 1163 | 40 | 26 | М24 | 48 | 5 | 1252 | 1248 | 100 | 10 | 90 | 0.5 | 12 | 1449.6 | 118 | 13.5 | 18.8 | 420 |
012.35/45.1250 | 14 | 1453.2 | 101 | 15.8 | 21.9 | ||||||||||||||||||
18 | 011.45.1400 | 1540 | 1260 | 110 | 1487 | 1313 | 40 | 26 | М24 | 48 | 5 | 1402 | 1398 | 100 | 10 | 90 | 0.5 | 12 | 1605.6 | 131 | 13.5 | 18.8 | 480 |
012.35/45.1400 | 14 | 1607.2 | 112 | 15.5 | 21.9 | ||||||||||||||||||
19 | 011.45.1600 | 1740 | 1460 | 110 | 1687 | 1513 | 45 | 26 | М24 | 48 | 5 | 1602 | 1598 | 100 | 10 | 90 | 0.5 | 14 | 1817.2 | 127 | 15.8 | 21.9 | 550 |
012.35/45.1600 | 16 | 1820.8 | 111 | 18.1 | 25 | ||||||||||||||||||
20 | 011.45.1800 | 1940 | 1660 | 110 | 1887 | 1713 | 45 | 26 | М24 | 48 | 5 | 1801 1802 | 1798 | 100 | 10 | 90 | 0.5 | 14 | 2013.2 | 141 | 15.8 | 21.9 | 610 |
012.35/45.1800 | 16 | 2012.8 | 123 | 18.1 | 25 | ||||||||||||||||||
21 | 011.40/60.2000 | 2178 | 1825 | 144 | 2110 | 1891 | 48 | 33 | М30 | 60 | 8 | 2001 2002 | 1998 | 132 | 12 | 120 | 0.5 | 16 | 2268.8 | 139 | 24.1 | 33.3 | 1100 |
012.40/60.2000 | 18 | 2264.4 | 123 | 27.1 | 37.5 | ||||||||||||||||||
22 | 011.40/60.2240 | 2418 | 2065 | 144 | 2350 | 2131 | 48 | 33 | М30 | 60 | 8 | 2241 2242 | 2238 | 132 | 12 | 120 | 0.5 | 16 | 2492.8 | 153 | 24.1 | 33.3 | 1250 |
012.40/60.2240 | 18 | 2498.4 | 136 | 27.1 | 37.5 | ||||||||||||||||||
23 | 011.40/60.2500 | 2678 | 2325 | 144 | 2610 | 2391 | 56 | 33 | М30 | 60 | 8 | 2501 2502 | 2498 | 132 | 12 | 120 | 0.5 | 18 | 2768.4 | 151 | 27.1 | 37.5 | 1400 |
012.40/60.2500 | 20 | 2776 | 136 | 30.1 | 41.8 | ||||||||||||||||||
24 | 011.40/60.2800 | 2978 | 2625 | 144 | 2910 | 2691 | 56 | 33 | М30 | 60 | 8 | 2802 | 2798 | 132 | 12 | 120 | 0.5 | 18 | 3074.4 | 168 | 27.1 | 37.5 | 1600 |
012.40/60.2800 | 20 | 3076 | 151 | 30.1 | 41.8 | ||||||||||||||||||
25 | 011.50/75.3150 | 3376 | 2922 | 174 | 3286 | 3014 | 56 | 45 | М42 | 84 | 8 | 3152 | 3147 | 162 | 12 | 150 | |||||||
