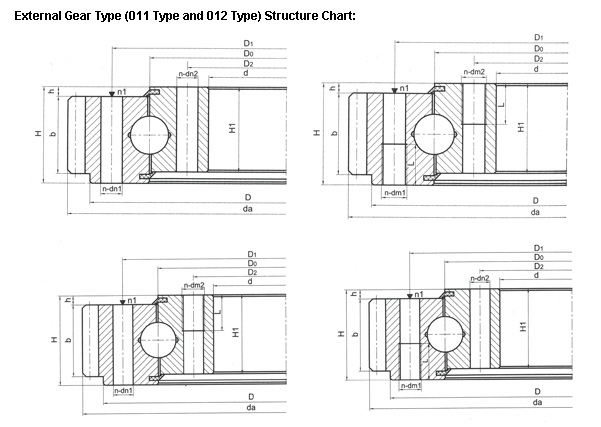

Однорядный шариковый опорно-поворотный подшипник с внешней шестерней

Однорядные опорно-поворотные устройства с четырехточечным контактом состоит из двух посадочных колец, которые имеют компактную конструкцию и малый вес, стальной шарик контактирует с кольцевой дорожкой качения в четырех точках;он может выдерживать осевую силу, радиальную силу и опрокидывающий момент одновременно.

Его можно использовать для поворотного конвейера, сварочного манипулятора, крана малой и средней грузоподъемности, экскаватора и другой строительной техники.

Три типа однорядный шариковый поворотный подшипник:

A. Без зубчатого подшипника

B. Подшипник внешней шестерни

C. Подшипник внутренней шестерни

однорядный подшипник с перекрестными роликами состоит из двух посадочных колец, которые имеют компактную структуру и малый вес, зазор при сборке небольшой, поэтому требуется высокая точность.Ролик имеет перекрестное расположение 1:1, он может выдерживать осевую силу, опрокидывающий момент и относительно большую радиальную силу.Он широко используется для подъема, транспорта, строительной техники и продукции военного назначения.

Двухрядный шариковый поворотный подшипник имеет два ряда шариков качения (одинакового размера), которые могут выдерживать большие осевые нагрузки, радиальные нагрузки и опрокидывающий момент.Коэффициент безопасности выше. Он может использоваться для различных кранов, горнодобывающего оборудования, экскаваторов и т. Д.

Трехрядный роликовый подшипник имеет три посадочных кольца, которые разделяют верхнюю, нижнюю и радиальную дорожки качения, что позволяет задавать грузоподъемность каждого ряда ролика и одновременно выдерживать разные нагрузки.Нагрузка на емкость является самой большой по сравнению с тремя другими моделями.Благодаря большому размеру в осевом и радиальном направлении и прочной конструкции, он особенно подходит для тяжелых машин, таких как колесные экскаваторы, колесные краны, судовые краны, башни ковша, тяжелые мобильные краны и т. д.

Поворотный подшипник с тонким сечением имеет ту же структуру, что и обычный поворотный подшипник, но вес меньше и вращается гибко, что широко используется в пищевое оборудование, консервное оборудование, экологическое оборудование и т. д.
