Поворотный привод

поворотный привод коробка передач, которая может безопасно воспринимать радиальные и осевые нагрузки, а также передавать крутящий момент для вращения.Вращение может быть по одной оси или по нескольким осям вместе. Поворотные приводы изготавливаются путем изготовления зубчатых колес, подшипников, уплотнений, корпуса, двигателя и других вспомогательных компонентов и их сборки в готовую коробку передач.


История

Поворотный привод представляет собой модернизированный вариант червячного привода, существовавшего много веков назад и широко использовавшегося в эпоху Возрождения.Паппу Александрийскому (3 век нашей эры), греческому математику, приписывают раннюю версию бесконечного винта, который позже превратился в червячный привод.Этот механизм также использовался Леонардо да Винчи в качестве компонента во многих его конструкциях машин.Его также можно найти в записных книжках Франческо ди Джорджио Сиенского.Многие концепции поворотного привода получили известность с появлением крупномасштабного строительства и инженерии в период расцвета Греческой и Римской империй.

Технологии

Поворотные приводы работают со стандартной червячной технологией, в которой червяк на горизонтальном валу действует как привод для шестерни.Вращение горизонтального винта вращает шестерню вокруг оси, перпендикулярной оси винта.Эта комбинация снижает скорость ведомого элемента, а также увеличивает его крутящий момент;увеличивая его пропорционально уменьшению скорости.Передаточное число валов зависит от отношения числа витков на червяке к числу зубьев червячного колеса или шестерни.

По мере совершенствования технологий все больше поворотных приводов используют технологию червяка в виде песочных часов, в которой червяк имеет форму, позволяющую зацеплять больше зубьев шестерни.Это увеличенное зацепление зубьев приводит к большей прочности, эффективности и долговечности.

Характеристики производительности

Из-за их многоцелевого использования поворотные приводы бывают разных размеров, диапазонов производительности и монтажных характеристик.Приводы хорошо подходят для приложений, требующих удержания нагрузки и крутящего момента от одной и той же коробки передач.Они также могут быть выполнены с двумя осями вращения (одновременное вращение осей) или с двумя приводами на одной оси (две червячные нити приводят в движение один и тот же зубчатый венец на одной оси).

Материалы

Технические характеристики приводов и шестерен варьируются в зависимости от материала, из которого состоит шестерня. Однако большинство обычно используемых приводов и шестерен изготовлены из стали и фосфористой бронзы.Согласно обширной серии испытаний, проведенных компанией Hamilton Gear & Machine Co., никель-фосфорная бронза, отлитая в кокиль, заняла первое место по стойкости к износу и деформации.Номером два в списке была бронза SAE № 65.Для бронзовых шестерен хорошая отливка должна иметь следующие минимальные физические характеристики:


Физические характеристики

Невероятная сила

Предел текучести

30 000 фунтов на квадратный дюйм

12 000 фунтов на квадратный дюйм

Одинарный червячный поворотный привод
Приложения

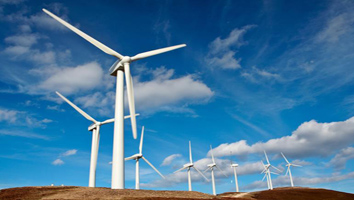

图片8图片9

Закрытые поворотные приводы SE помогают перемещать мощность в разных отраслях промышленности и идеально подходят для ситуаций, требующих удержания нагрузки и крутящего момента от одной и той же коробки передач.Типичные области применения включают солнечные трекеры, ветряные турбины, спутниковые и радиолокационные тарелки, автокраны, подъемники, коммунальное оборудование, навесное оборудование гидравлического оборудования, оборудование для нефтяных инструментов, шиномонтажные манипуляторы, экскаваторные вышки и автомобильные подъемники.

Характеристики

Размеры наших базовых моделей обеспечивают удерживающий крутящий момент в диапазоне от 6 кНм до 220 кНм, выходной крутящий момент от 200 Нм до 63 кНм, грузоподъемность опрокидывающего момента от 500 Нм до 271 кНм и передаточные числа редуктора от 30:1 до 156 600:1.Монтаж может быть выполнен горизонтально, вертикально или поперек нескольких осей.Получить подробные спецификации.

Надежность

Наши приводы SE имеют корпус со степенью защиты IP55, демонстрирующий почти полную защиту от частиц окружающей среды, таких как пыль, грязь, песок и даже вода.Наше испытательное оборудование и процедуры позволяют нам предоставлять 30-летнюю гарантию производительности, что делает поворотный подшипник Xuzhou Wanda самым умным и надежным поворотным приводом.

Методы и процедуры Xuzhou Wanda Slewing Bearing получили сертификаты ISO 9001, CE, REACH и TUV.Мы проверяем все сырье, компоненты и окончательные сборки на собственном предприятии на соответствие этим стандартам.

Спектакль

Наши поворотные приводы оснащены запатентованной червячной технологией, обеспечивающей повышенную эффективность и точность.В отличие от стандартных червяков, которые касаются только одного зуба, наш червяк в виде песочных часов зацепляет от 5 до 11 зубьев на делительной линии зубчатого венца от резьбы в виде песочных часов.Это увеличенное зацепление зубьев придает редуктору огромную прочность и мощность.Посмотрите, как червь в виде песочных часов повышает производительность.

Двойной червячный поворотный привод

Приложения

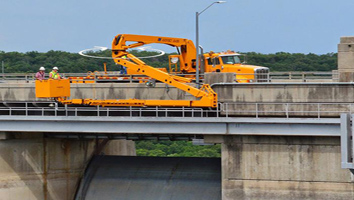

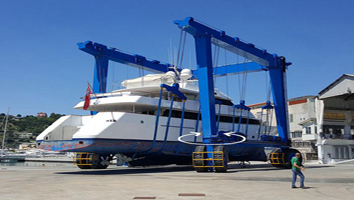

10 фото图片11

Наиболее распространенным применением поворотного привода для двухосевых поворотных приводов являются двухосные солнечные трекеры, такие как гелиостаты и концентрированные фотоэлектрические элементы (CPV), а также спутниковые или радиолокационные антенны.Другие области применения включают автомобильные подъемники, манипуляторы роботов и сценическое оборудование.

Характеристики

Размеры наших базовых моделей обеспечивают рабочие характеристики в диапазоне от 3000 Нм до 10 000 Нм удерживающего момента, от 200 Нм до 3700 Нм выходного крутящего момента, от 500 Нм до 13 000 Нм опрокидывающего момента и передаточного отношения редуктора от 30:1 до 156 600:1 на каждой оси.Приводы могут быть установлены горизонтально, вертикально или на комбинации нескольких осей.Получите больше информации.

Надежность

Xuzhou Wanda Slewing Bearing Двухосевые поворотные приводы SDE гарантируют 30-летний срок службы в полевых условиях для точного трехмерного позиционирования.Диски SDE представляют собой эффективное и надежное решение в одном диске.Мы проверяем все наши компоненты и сырье, используя стандарты, установленные сертификатами ISO 9001, CE, REACH и TUV, чтобы максимально увеличить срок эксплуатации.

Спектакль

В поворотных приводах Xuzhou Wanda Slewing Bearing используется запатентованная червячная технология песочных часов, обеспечивающая максимальный контроль и поддержку движения.Наши червячные передачи зацепляют от 5 до 11 зубьев на делительной линии зубчатого венца от винта с песочными часами, что обеспечивает большее зацепление зубьев, чем у стандартных червяков, что придает редуктору большую стабильность и прочность.Узнайте больше о технологии песочных часов.
