рисунок подшипника поворотного кольца

Просмотры:0     Автор:Pедактор сайта     Время публикации: 2019-01-18      Происхождение:Работает

Запрос цены

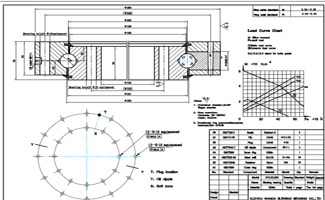

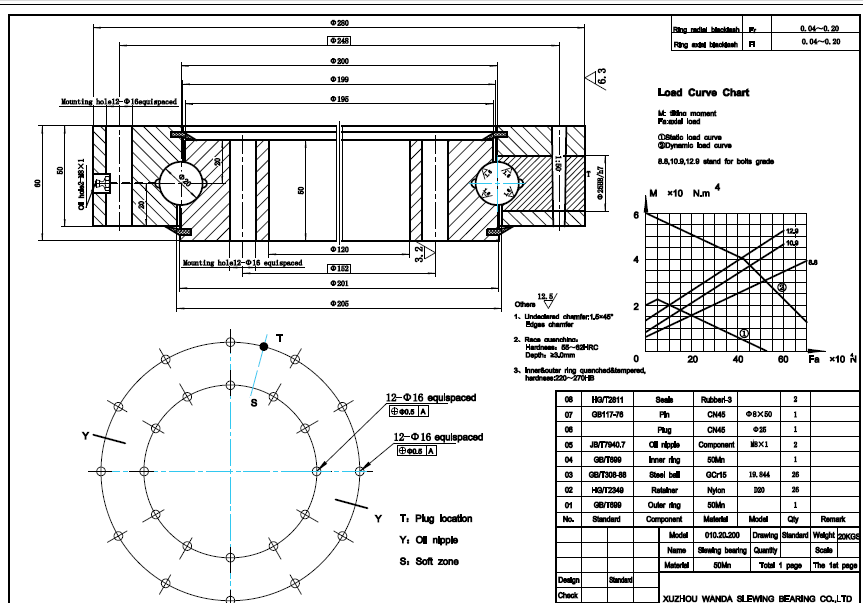

Чертеж представляет собой набор сборочных чертежей поворотных подшипников. Чертежи включают в себя чертежи сборки изделия, частичные виды профиля, технические требования к изделию, таблицы параметров зубчатых колес, шары деталей изделия, списки деталей и многое другое. Чертежи только для справки.

рисунок подшипника поворотного кольца

рисунок подшипника поворотного кольца

1. Сферический размер поворотного подшипника

2. Размер монтажного отверстия для внутреннего и наружного кольца: размер ключа, размер отверстия, тип, глухое отверстие, сквозное отверстие, расточка, проволочное отверстие, размер резьбы, уровень точности отверстия H7-H9, диаметр центра отверстия и допуск

3. Размер шага

4. Позиционирующее отверстие, масляное отверстие, подъемное отверстие, отверстие конического штифта, шариковое отверстие, отверстие для слива масла

5. Уплотнительная канавка, уплотнительная форма, уплотнительный материал

6. Стили и материалы клеток и проставок

7.Поворотный подшипник концевой прыжок, сток, осевой зазор, радиальный зазор, шероховатость

6. Параллельная разница, внутренняя и внешняя разница

7. Степень точности редуктора, расчет соответствующих параметров

8. Специальные требования к настройке: отображение на чертежах примечаний, таких как специальные требования к монтажным отверстиям, цековке, например, положение отверстия для смазки, и изменение метода смазки, например, добавление параметров передачи, таких как индивидуальных изменений в размерах и достаточно.

Таким образом, подтверждение чертежа не является обходным, есть план для фабрики, чтобы сфотографировать, и есть также технический персонал покупателя, чтобы настроить в соответствии с потребностями своего собственного оборудования. В этом процессе, если определенный параметр неверен, подшипник не может быть собран, слом, тяжелая поворотная опора подшипника и время возврата и стоимость, детализированные, блокировки, могут быть свободно изготовлены для обзора чертежей.

Обычно небрежность заключается в следующем: отверстие для установки не плотно, в результате чего подшипник не может быть установлен; отверстие для смазки не просверлено, отверстие для подъема - нет, карта передач не точная, положение смазки и оборудование для установки внутри и снаружи нельзя использовать, точность использования и оборудование не совпадают, это приводит к тому, что подшипник умереть, а также частое возникновение аномального шума в подшипнике.
