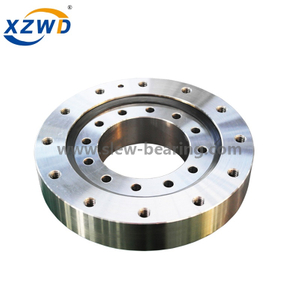

Однорядные шарикоподшипники (серия HS), для кранов, вертлюгов

однорядное поворотное кольцо с четырехточечным контактом состоит из двух седельных колец. Он имеет компактную конструкцию, легкий вес, шарики контактируют с кольцевой дорожкой качения в четырех точках, благодаря которым осевая сила, радиальная сила и результирующий момент могут возникать одновременно. Он может использоваться для поворотных конвейеров. , сварочные пульты управления, легкие, средние краны, экскаваторы и другие инженерные машины.

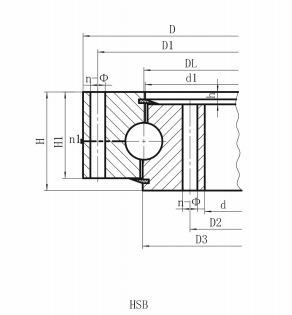

Предварительно спроектированные опорно-поворотные устройства с легким профилем серии HS имеют прямоугольное поперечное сечение, что позволяет использовать альтернативные схемы отверстий, повышенную жесткость и возможность увеличения грузоподъемности.Идеально подходит для кранов, воздушных подъемников, экскаваторных вышек, вертлюгов желобов, ротаторов погрузчиков и промышленных поворотных столов.

Серии HS имеют одинаковую твердость шестерни, шестерни и сердечника.Однако опорно-поворотный круг HS отличается уменьшенным зазором и прямоугольными сечениями, что обеспечивает дополнительную грузоподъемность, большую жесткость и меньшую подвижность по сравнению с серией RK. Подшипники опорно-поворотного устройства HS диапазон размеров от 20 дюймов до 47 дюймов (от 500 мм до 1200 мм) OD со стандартным поперечным сечением.Конфигурации включают безредукторные и с внутренним зацеплением (с фитингами по внешнему диаметру) и с внешним зацеплением (фитинги по внутреннему диаметру).Шестерни представляют собой эвольвентные заглушки с углами давления 20 °, изготовленные в соответствии с классом Q5 AGMA и допуском на люфт от 0,015 до 0,025 дюйма.

Подшипники опорно-поворотного устройства HS оснащены двумя смазочными фитингами, расположенными на расстоянии 180° друг от друга.Зубчатые дорожки имеют резьбовые отверстия, а незубчатые дорожки имеют сквозные отверстия.Все они имеют встроенные уплотнения, предназначенные для защиты от загрязнения.

Инженеры XZWD применяют свой опыт и знания для создания широкого спектра решений для решения самых уникальных проблем с подшипниками, что делает XZWD ведущим поставщиком подшипников для кранов.
